Revue technique Renault Vel Satis: Serrure et gâche de capot avant
DEPOSE
Déposer :

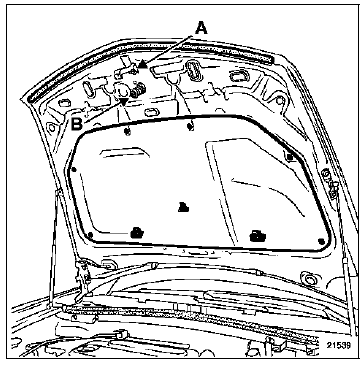

- la vis (A) : dégager le cran de sécurité,
- la gâche (B),

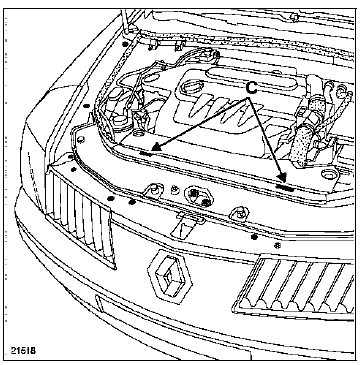

- l'habillage du compartiment moteur (C),

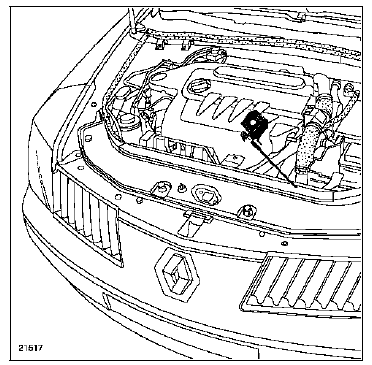

- les vis de fixations de serrure.
Dégager le câble et la serrure.
Commande d'ouverture de hayon
DEPOSE
Déposer :
la garniture de hayon (chapitre 73A.B),
les vis (A).
Débrancher le moteur.
Retirer la commande d'ouverture.
Déposer les vis (B).
Reti ...
