Revue technique Renault Vel Satis: Pompe à huile

Revue technique Renault Vel Satis / Moteur et périphériques / Ensemble moteur et bas moteur / Pompe à huile

MOTEUR F4R

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le moteur.

Déposer le carter inférieur (voir chapitre 10A "Carter inférieur").

La dépose-repose de la pompe à huile ne présente pas de difficultés.

Procéder au remontage dans le sens inverse de la dépose.

MOTEUR G9T

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Vidanger l'huile moteur.

Déposer :

  • le carter inférieur (voir méthode décrite dans le chapitre 10A "Carter inférieur"),

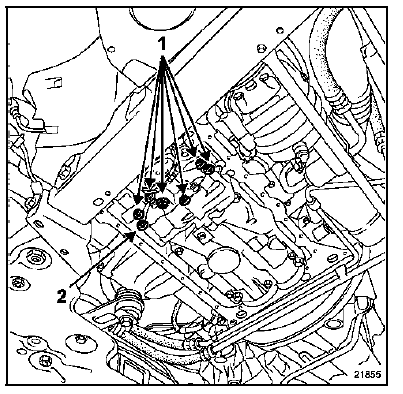

  • les vis (1) de fixation de la pompe à l'huile, desserrer simplement la vis (2).

Faire pivoter le carter de la pompe à huile (comme

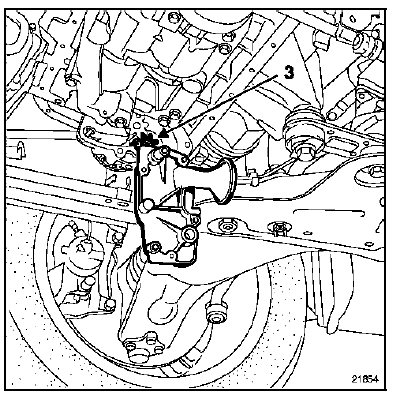

Faire pivoter le carter de la pompe à huile (comme indiqué ci-dessous) en prenant soin de maintenir le pignon (3) en place.

REPOSE

REPOSE

La repose s'effectue dans le sens inverse de la dépose.

Se reporter au chapitre 10A "Carter inférieur" pour la procédure de repose du carter inférieur.

MOTEURS P9X et V4Y

Moteur P9X

Pour la procédure de dépose et de repose de la pompe à huile, consulter le fascicule moteur Mot. P9X.

Moteur V4Y

Pour la procédure de dépose et de repose de la pompe à huile, consulter le fascicule moteur Mot. V4Y.
