Revue technique Renault Vel Satis: Moteur  P9X

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Affectation des voies du calculateur / Moteur  P9X

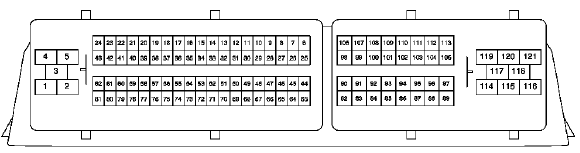

CONNECTEUR B

B82 ← Signal résistance injecteur n 2

B83 ← Signal résistance injecteur n 4

B84 ← Signal résistance injecteur n 6

B87 --- Masse capteur de position de wastegate, capteur de pression de suralimentation, capteur de position de vanne de recirculation des gaz d'échappement et capteur de pression de rampe

B90 ← Signal résistance injecteur n 1

B91 ← Signal résistance injecteur n 3

B92 ← Signal résistance injecteur n 5

B93 ← Signal capteur de pression de suralimentation

B94 ← Signal capteur de position de vanne de recirculation des gaz d'échappement

B95 --- Masse sonde de température de liquide de refroidissement, sonde de température de gazole et résistances des injecteurs

B97 → Commande électrovanne de régulation de pression de suralimentation

B98 --- Alimentation + 5 V capteur de pression de rampe, capteur de position de vanne de recirculation des gaz d'échappement, capteur de pression de suralimentation et capteur de position de wastegate

B99 ← Signal sonde de température de liquide de refroidissement

B100 ← Signal sonde de température de gazole

B101 ← Signal capteur de position de wastegate

B102 --- + capteur de repérage de cylindre

B103 --- - capteur de repérage de cylindre

B106 ← + capteur de pression rampe

B107 ← - capteur de pression rampe

B110 --- Masse capteur de vitesse et de position moteur

B111 ← Signal capteur de vitesse et de position moteur

B114 --- Blindage capteur de régime et de position moteur et capteur de repérage cylindre

B115 → Commande électrovanne de recirculation des gaz d'échappement

B116 --- Alimentation régulateur de pression

B120 → Commande régulateur de pression 1

B121 → Commande régulateur de pression 2
