DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.
Déposer la courroie accessoires (voir chapitre 07A : "Tension courroie accessoires").
Il est à noter que toute courroie déposée doit être remplacée.

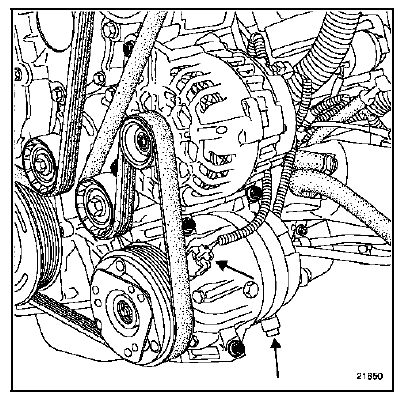

Déposer :
Extraire le compresseur.
REPOSE
Au remontage, le compresseur, s'il est remplacé, est livré avec son plein d'huile.
IMPORTANT : Respecter rigoureusement les consignes relatives aux compléments d'huile lors des interventions sur les éléments du circuit de conditionnement d'air.
Huiler les joints des tuyaux avec de l'huile préconisée.
Procéder en sens inverse de la dépose.
Serrer les vis de fixation du compresseur à 2,5 daN.m.
Serrer les vis de fixation des tuyaux de fluide réfrigérant sur le compresseur à 0,8 daN.m.
Effectuer le remplissage du circuit du fluide réfrigérant à l'aide d'une station de charge.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Aide à la recherche
de court-circuits sur le réseau
CONSIGNES
Se munir du schéma du réseau multiplexé du véhicule (schéma de la
prise
diagnostic).
Couper le contact, retirer la carte RENAULT du lecteur, vérifier que les feux de
position
soient éteints, attendre 1 minute.
En cas de court-circ ...
Commande électrique avant
BOITIER RESISTANCES
Débrancher la batterie.
Le boîtier résistances est accessible par le dessous de
la planche de bord.
Débrancher la batterie.
Déposer :
les deux vis (A) de fixation du boîtier résistances,
les deux connecteurs (B) du b ...
