DEPOSE DU TELEMETRE (RADAR)
IMPORTANT : Toute intervention sur le réglage des trains roulants avant et arrière, sur le télémètre ou sur un élément de carrosserie (traverse) dans la zone du télémètre nécessite impérativement le réglage de l'alignement du système.

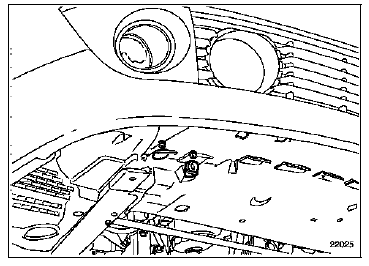

La dépose du télémètre nécessite la dépose du bouclier avant (consulter le chapitre carrosserie).

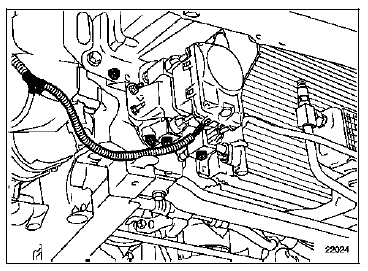

Débrancher le connecteur.

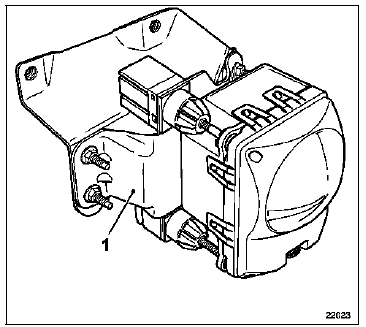

Déposer l'ensemble télémètre + support (1).
NOTA : En pièce de rechange, le télémètre est vendu avec son support et préréglé.
REPOSE
Retirer le film plastique de protection du radar.
Contrôler visuellement l'état de la traverse avant, de la tôle support de télémètre et du bouclier.
Prendre garde au tuyau d'alimentation des laveprojecteurs.
Effectuer les configurations nécessaires par l'outil de diagnostic dans le menu "Régulateur de distance".
Sélectionner la ligne "Direction à gauche" ou "Direction à droite".
Effectuer impérativement le réglage de l'alignement du système.
Interprétation des défauts
CIRCUIT
CAPTEUR TEMPERATURE D'EAU
CC.0 : Court-circuit à la masse
CO.1 : Circuit ouvert ou court-circuit au +12 volts
1.DEF : Température d'eau de fonctionnement non atteinte
CONSIGNES
Conditions d'application du diagnostic sur défaut
mémorisé : ...
Boîtier électronique d'enrouleurs
à blocage électrique de ceinture
Un calculateur spécifique est utilisé pour la gestion
des enrouleurs à blocage électrique de ceintures avant
embarquées sur sièges. Il est composé de :
un capteur électronique de sécurité,
une liaison avec le boîtier ...
Unité Centrale Habitacle
DESCRIPTION
L'Unité Centrale Habitacle est située dans la planche
de bord côté conducteur.
Ce calculateur regroupe une grande partie des boîtiers
électroniques dont le décodeur de l'antidémarrage.
DEPOSE
REMARQUE :
Dans le cas d ...
