Revue technique Renault Vel Satis: Admission d'air

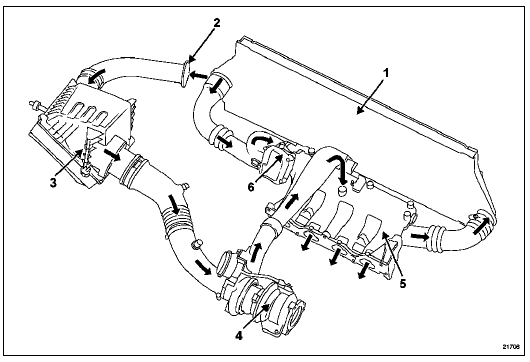

Moteur F4R

Schema du circuit d'admission d'air

1. Echangeur air-air
2. Entrée d'air
3. Filtre à air
4. Turbocompresseur
5. Collecteur d'admission
6. Boîtier papillon motorisé

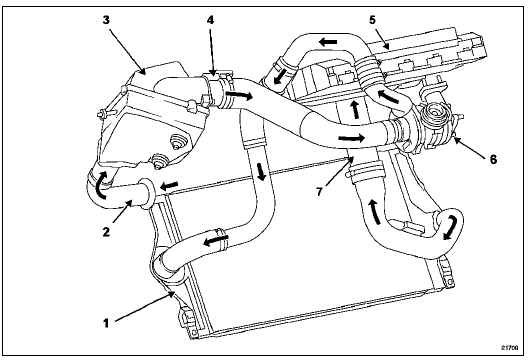

Moteur G9T

1. Echangeur air-air
2. Entrée d'air
3. Filtre à air
4. Débitmètre
5. Collecteur d'admission
6. Turbocompresseur
7. Boîtier diffuseur

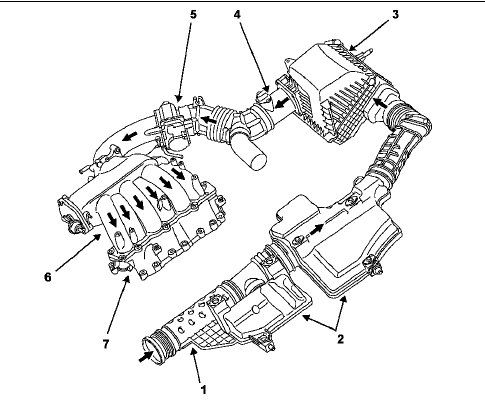

Moteur V4Y

Circuit d'admission (schéma de principe)

L'admission d'air est équipée d'un ensemble de résonateurs (2) destiné à réduire les bruits d'aspiration et optimiser le remplissage à bas régime.

1. Conduit d'aspiration
2. Ensemble résonateur
3. Boîtier de filtre à air
4. Débitmètre d'air
5. Boîtier papillon motorisé
6. Collecteur d'admission avec volet d'admission variable
7. Répartiteur d'admission

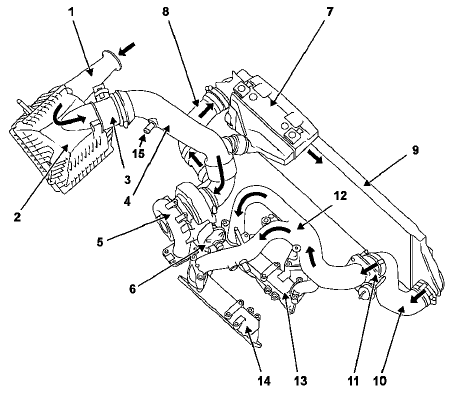

Moteur P9X

Schema du circuit d'admission d'air

Le circuit d'admission d'air est équipé d'un résonateur d'air (7) permettant d'absorber certaines ondes de pression et diminuer les nuisances sonores d'admission.

1. Conduit d'entrée d'air
2. Boîtier de filtre à air
3. Débitmètre d'air
4. Conduit admission d'air
5. Turbocompresseur
6. Waste-gate
7. Résonateur d'air
8. Conduit d'admission de sortie d'échangeur
9. Echangeur air-air
10. Conduit d'admission de sortie d'échangeur
11. Boîtier étouffoir
12. Répartiteur d'admission
13. Collecteur d'admission avant
14. Collecteur d'admission arrière
15. Piquage pour tuyau de réaspiration des vapeurs d'huile
