Moteur G9T
REMPLACEMENT
Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur et déposé l'embrayage et le volant moteur.
MATERIEL INDISPENSABLE
Extracteur de roulement
DEPOSE

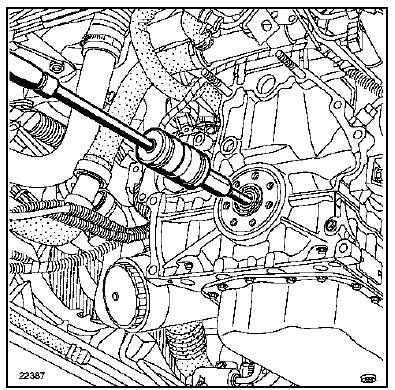

Extraire le roulement à l'aide d'un extracteur de roulement.
REPOSE
Monter le roulement neuf. Celui-ci étant livré graissé, ne nettoyer que le diamètre extérieur.
Enduire le diamètre extérieur du roulement de loctite FRENBLOC.
Monter le roulement avec un tube en prenant appui sur la cage extérieure.
Transmission transversale avant Moteurs F4R - G9T
DEPOSE
Côté roue
Véhicule sur un pont à deux colonnes.
Déposer :
les roues avant,
l'écrou du moyeu,
l'écrou de rotule de biellette de direction (A),
les vis de fixation inférieures d'amortisseur (B).
Repouss ...
Joint d'encadrement de porte arrière
DEPOSE
NOTA : le joint d'encadrement et les coulisseaux sont
moulés en une seule partie.
Déposer :
la garniture de porte (chapitre 72A.B),
les enjoliveurs extérieurs de montant de porte
(chapitre 56A.D),
la coulisse de montant fixe de porte
(chapitre 66A.D).
...
Aide à la navigation : Généralités
Le système d'aide à la navigation "Carminat" permet
le guidage de l'utilisateur du véhicule à l'aide d'un
écran et d'une synthèse vocale.
Ce système permet :
de se rendre à un lieu précis :
rue, avenue, boulevard, ...
