Revue technique Renault Vel Satis: Ceinture de sécurité avant
DEPOSE
IMPORTANT : lors d'un déclenchement de prétensionneurs de ceintures, les ceintures avant et prétensionneurs doivent être systématiquement remplacés (si celles-ci étaient attachées). Tout doute sur le port de la ceinture doit se traduire par son remplacement.
Déposer :
- le siège (chapitre 75A.A),
- les garnitures inférieures de siège (chapitre 79A.A),
- la garniture de dossier (chapitre 77A.A),

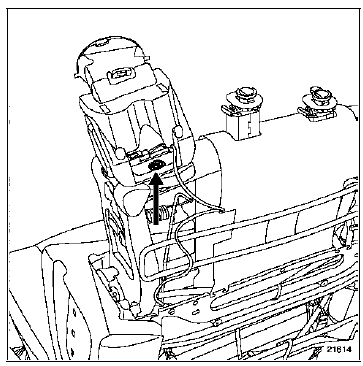

- la vis de fixation puis dégager l'enrouleur.
Ceinture de sécurité arrière
DEPOSE
Après avoir déposé :
la garniture supérieure de bas de marche arrière
(chapitre 71A.F),
la tablette arrière latérale (chapitre 74A.A),
...
D'autres materiaux:
Toit ouvrant
DEPOSE
Déposer la garniture de pavillon (chapitre 71A.J).
Débrancher les connecteurs du moteur de toit ouvrant.
Basculer les dossiers de sièges arrière.
Déposer :
les douze vis de fixation (A) (M5 tête hexagonale de
8 mm),
les quatre t ...
Moteur V4Y
IMPORTANT :
Le boîtier papillon motorisé n'est pas réparable.
AFFECTATION DES VOIES DU CONNECTEUR DU
BOITIER PAPILLON
Résistance moteur entre les voies A3 et A6 : 1 à 15 Ω
à 25 C
Résistance des potentiomètres entre les voies A1 ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
