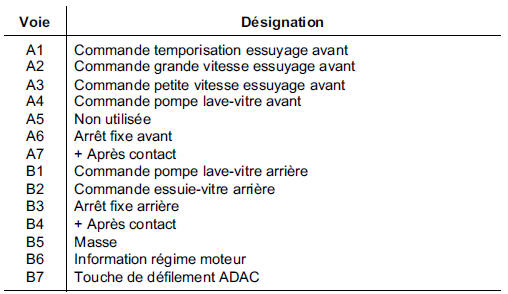

BRANCHEMENT (le plus complet)

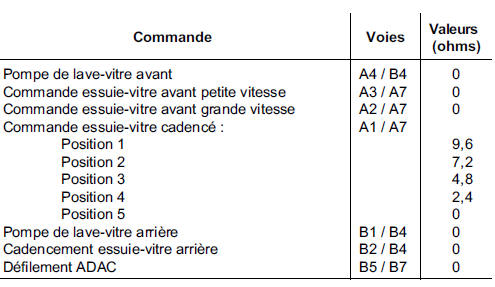

NOTA : il est possible de contrôler, à l'ohmmètre, les commandes d'essuievitre et de lave-vitre avant et arrière.

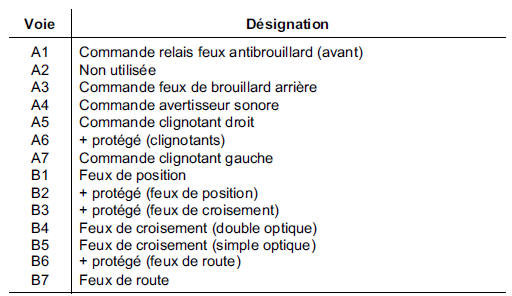

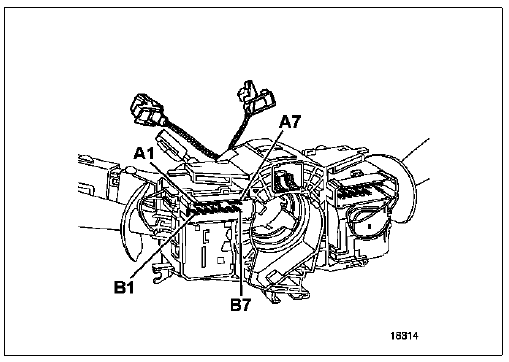

BRANCHEMENT (le plus complet)

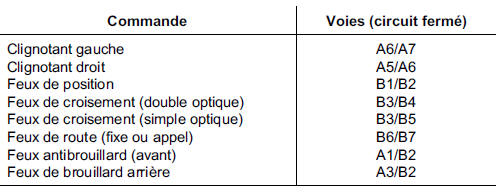

NOTA : il est possible de contrôler les commandes de feux à l'ohmmètre.

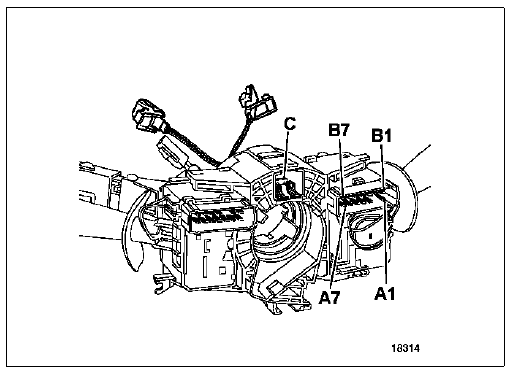

La commande de l'avertisseur et des touches de régulation de vitesse sonore passe par le connecteur (C) via le raccord tournant.



Contrôles au multimètre

Contacteur tournant
Lecteur de carte RenaultGénéralités
Carte RENAULT à télécommande A
Elle est reconnaissable à la présence
des deux boutons 1 et 2.
Elle permet :
le déverrouillage ou verrouillage
des ouvrants (portes, coffre) et de
la trappe à carburant (reportezvous
en pages suivantes ...
Arbre de localisation de pannes
Problème de
répartition d'air
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec
l'outil diagnostic.
Particularités :
L'action de commande de la répartition d'air ou de la ventilation coupe ...
Moteur V4Y
Cette opération nécessite la dépose du groupe
motopropulseur.
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
le moteur (voir chapitre 10A "Moteur Boîte de
vitesses"),
la ...
