Revue technique Renault Vel Satis: Unité Centrale Habitacle

Revue technique Renault Vel Satis / Equipement électrique / Boitier interconnexion / Unité Centrale Habitacle

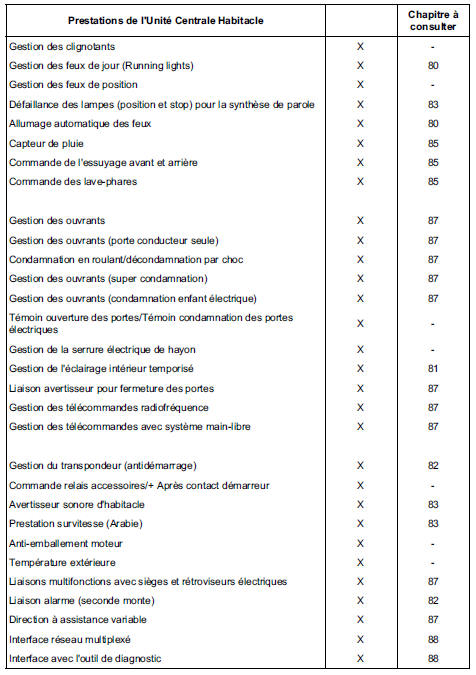

DESCRIPTION

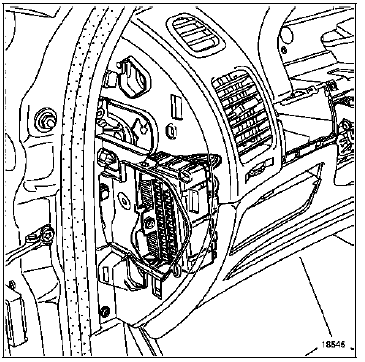

L'Unité Centrale Habitacle est située dans la planche de bord côté conducteur.

Ce calculateur regroupe une grande partie des boîtiers

Ce calculateur regroupe une grande partie des boîtiers électroniques dont le décodeur de l'antidémarrage.

DEPOSE

DEPOSE

REMARQUE :

  • Dans le cas du remplacement de l'Unité Centrale Habitacle, il est impératif de relever les configurations à l'aide de l'outil de diagnostic.
  • Le boîtier Fusibles-Relais est clippé sur l'Unité Centrale Habitacle. La dépose de l'un entraîne la dépose de l'autre.

Débrancher la batterie.

Déposer :

  • la joue de planche de bord côté conducteur,
  • le cache sous la planche de bord,

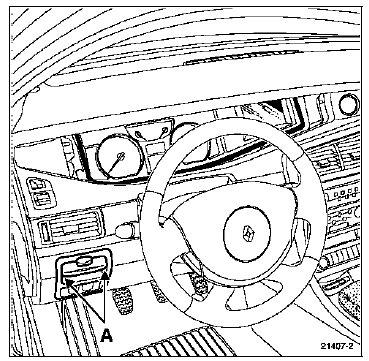

  • la poignée de frein de parking automatique fixée par les vis (A),
  • le support de la commande de réglage en site (clippé),

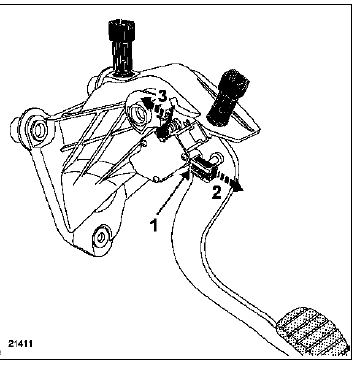

  • le capteur de course de pédale d'embrayage (Boîte de vitesses mécanique) en procédant comme suit :

Débrancher le connecteur.

Déverrouiller la partie à la pédale en agissant sur le verrou (1) et la faire coulisser (2).

Déverrouiller le corps du capteur en agissant sur le verrou (3).

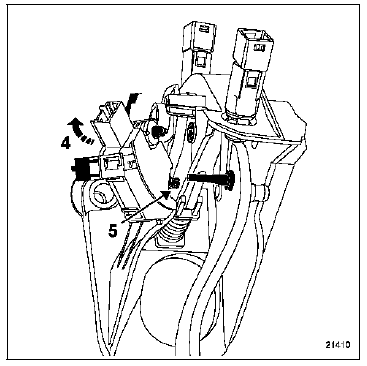

Basculer le capteur (4) en prenant soin de ne pas

Basculer le capteur (4) en prenant soin de ne pas casser la patte de fixation inférieure (5).

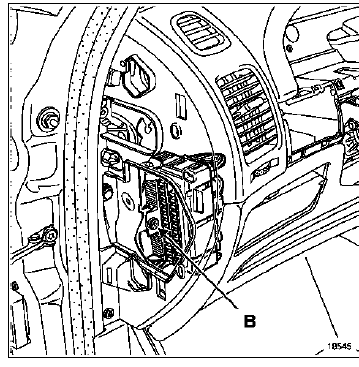

Déposer la vis de fixation (B) de l'Unité Centrale

Déposer la vis de fixation (B) de l'Unité Centrale Habitacle.

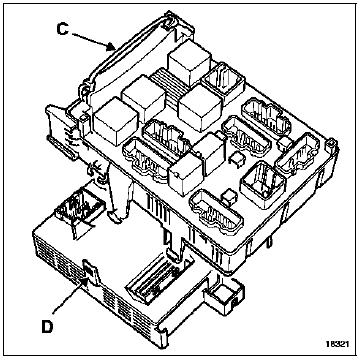

Couper le collier plastique (C) de maintien de faisceau.

Couper le collier plastique (C) de maintien de faisceau.

Débrancher les connecteurs de l'Unité Centrale

Débrancher les connecteurs de l'Unité Centrale Habitacle et du boîtier Fusibles-Relais.

Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles-Relais en appuyant sur les verrous (D).

REPOSE

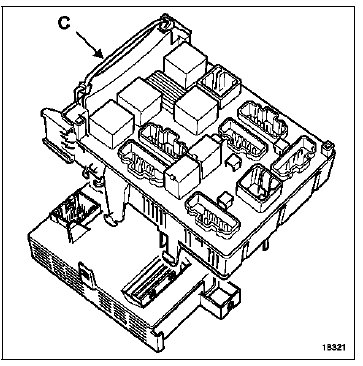

Respecter le branchement des connecteurs et reposer un collier de grande taille (C) pour maintenir le faisceau en place.

Procéder à l'apprentissage du code du véhicule et des

Procéder à l'apprentissage du code du véhicule et des cartes RENAULT, et configurer l'Unité Centrale Habitacle selon les options.

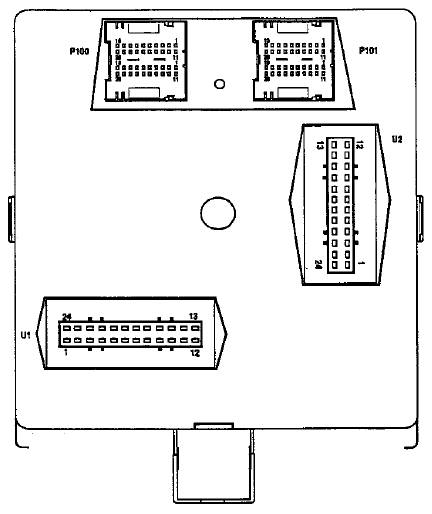

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

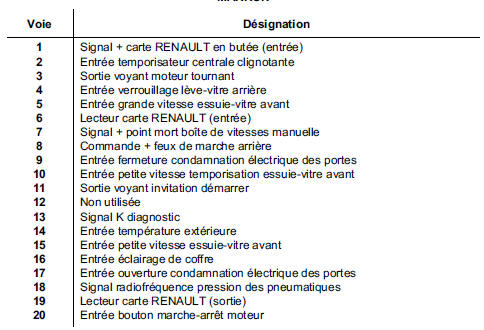

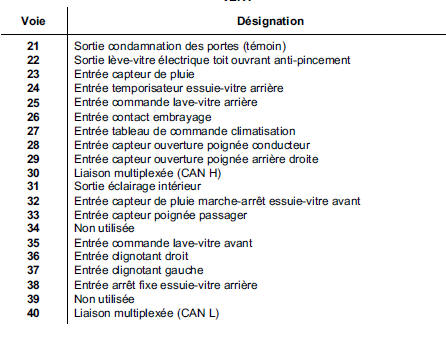

P100 (connecteur 40 voies)

MARRON

VERT

VERT

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

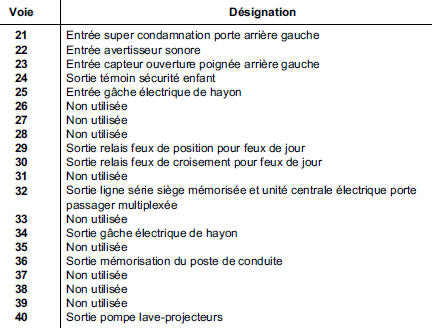

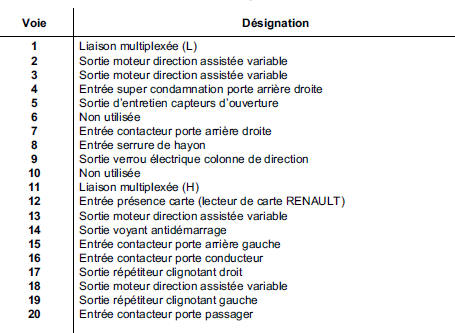

P101 (connecteur 40 voies)

MARRON

VERT

VERT

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

AFFECTATION (SELON LE NIVEAU D'EQUIPEMENT)

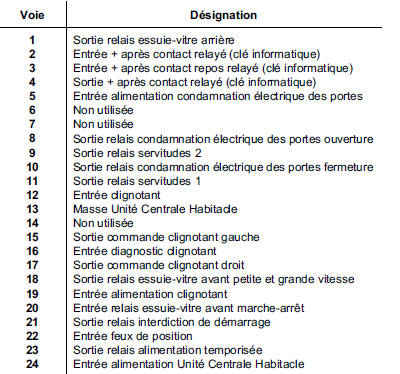

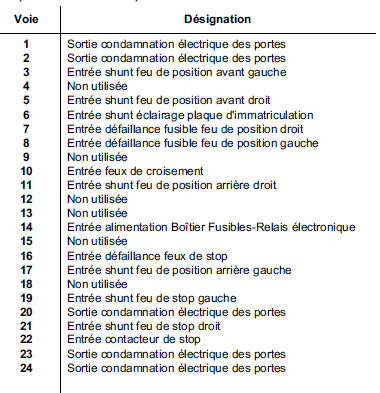

U1 (connecteur 24 voies)

U2 (connecteur 24 voies)

U2 (connecteur 24 voies)

Apprentissage de l'Unité Centrale Habitacle

    Boitier interconnexion
    ...

    Apprentissage de l'Unité Centrale Habitacle
    REMPLACEMENT ET CONFIGURATION DE L'UNITE CENTRALE HABITACLE Une Unité Centrale Habitacle neuve n'est pas codée. Une fois montée sur le véhicule, il sera donc néce ...
