Revue technique Renault Vel Satis: Poulie de pompe

Revue technique Renault Vel Satis / Châssis / Direction assistee / Poulie de pompe

MOTEUR F4R

OUTILLAGE SPECIALISE INDISPENSABLE

Dir. 1083-01 Outil de repose de poulie

DEPOSE

Relever la cote par rapport au bout de l'axe. Extraire la poulie.

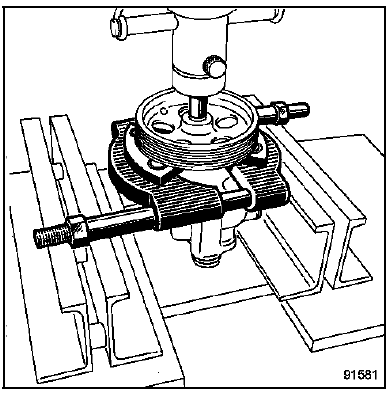

Utiliser la presse avec un extracteur

REPOSE

REPOSE

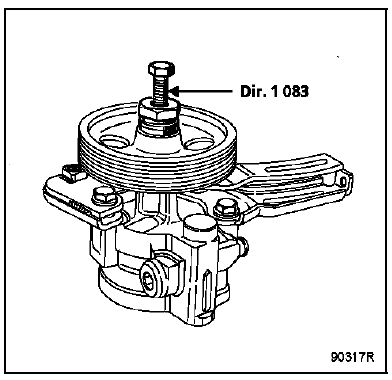

Emmancher la poulie, outil Dir. 1083-01 jusqu'à l'obtention de la cote relevée lors de la dépose (graisser abondamment le filetage et l'appui sur la poulie).

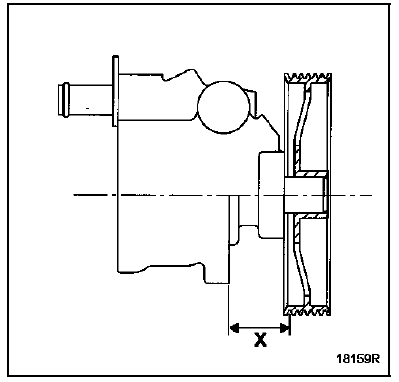

Respecter la cote d'emmanchement de la poulie.

Respecter la cote d'emmanchement de la poulie.

X = 55,85 +- 3 mm.
