Revue technique Renault Vel Satis: Capteur de vitesses (sortie)
SU1
DEPOSE
Débrancher la batterie.
Nettoyer l'entourage du capteur afin d'éviter de faire rentrer des impuretés à l'intérieur de la boîte de vitesses automatique.

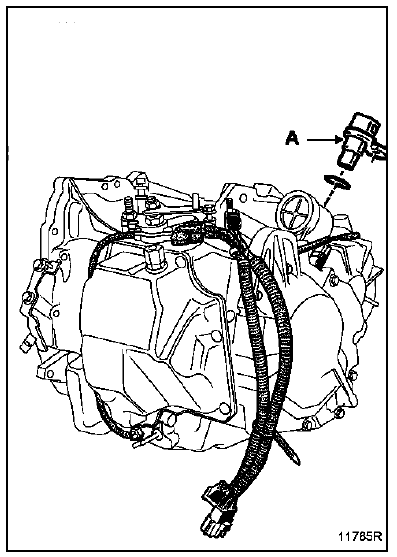

Déconnecter le capteur (A) et le déposer.
REPOSE
Huiler le joint torique du capteur.
Reposer en sens inverse de la dépose.
Serrer le capteur de vitesse au couple de 0,5 daN.m.
Capteur de vitesses (entrée)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer :
les cache-moteur,
la batterie (A),
le boîtier à ...
