Revue technique Renault Vel Satis: Câblage (traversée étanche)

Revue technique Renault Vel Satis / Transmission / Boite de vitesses automatique / Câblage (traversée étanche)

SU1

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger la boîte de vitesses automatique (voir chapitre concerné).

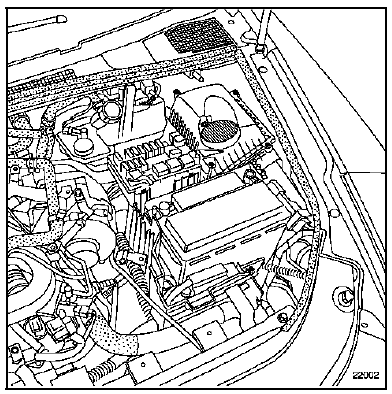

Déposer :

  • la batterie,
  • le boîtier à fusibles,
  • le calculateur de la boîte de vitesses automatique,
  • le support de batterie.

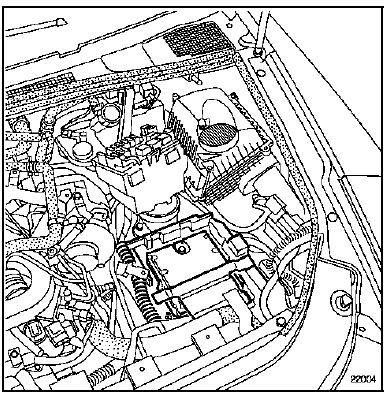

Dégager le calculateur d'injection et son support.

Dégager le calculateur d'injection et son support.

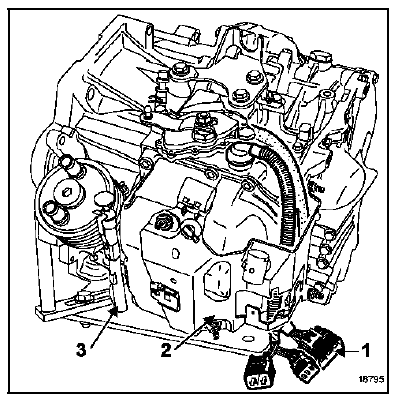

Déconnecter le faisceau (1).

Déconnecter le faisceau (1).

Déposer :

  • le support de goulotte de câblage électrique (2) et dégager celui-ci.

Mettre un récipient propre pour récupérer l'huile sous

Mettre un récipient propre pour récupérer l'huile sous la boîte de vitesses automatique.

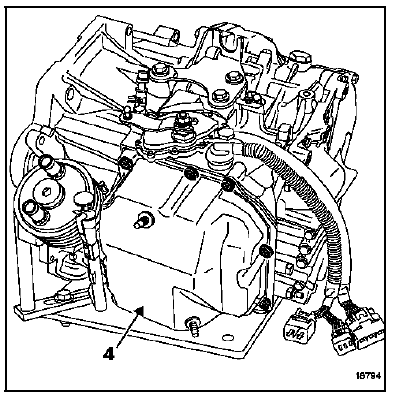

Déposer le carter (4) du distributeur hydraulique, en le décollant avec un burin extra plat (sans endommager les surfaces de contact).

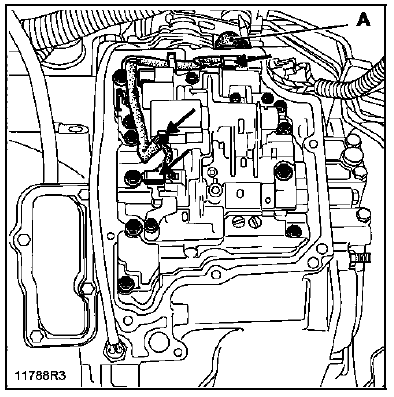

Déconnecter et dégager la traverse étanche (A).

Déconnecter et dégager la traverse étanche (A).

NOTA : faire attention au passage du câblage, car il

NOTA : faire attention au passage du câblage, car il doit être reposé dans la même position (les capteurs de vitesse n'ont pas de détrompeur).

REPOSE

Reposer en sens inverse de la dépose en respectant les différentes consignes de réglage citées dans les différents chapitres concernant cette opération.

Effectuer le remplissage d'huile (voir chapitre "Remplissage - Niveaux").
