Revue technique Renault Vel Satis: Joint à lèvre d'arbre d'embrayage

Revue technique Renault Vel Satis / Transmission / Boite de vitesses mecanique / Joint à lèvre d'arbre d'embrayage

BOITE PK6

REMPLACEMENT

Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.

OUTILLAGE SPECIALISE INDISPENSABLE

B. Vi. 1236 Outil de mise en place du joint primaire

DEPOSE

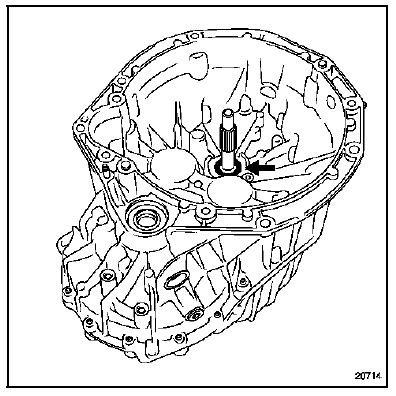

A l'aide d'un foret  2,5 mm, percer un trou dans le joint.

ATTENTION DE NE PAS RAYER L'ARBRE OU LA PORTEE DE JOINT.

Placer une vis dans le joint et l'extraire à l'aide d'une pince.

REPOSE

REPOSE

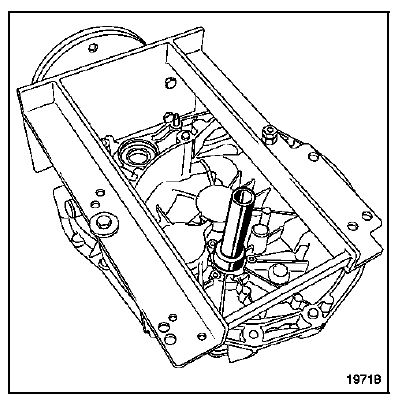

Placer un joint neuf, muni de son protecteur à l'aide de l'outil B. Vi. 1236.

Retirer le protecteur.

Retirer le protecteur.

Reposer le tube-guide.
