Revue technique Renault Vel Satis: Echangeur air-air

Revue technique Renault Vel Satis / Moteur et périphériques / Suralimentation / Echangeur air-air

MOTEURS TOUS TYPES

DEPOSE

REMARQUE : La dépose de l'échangeur air-air nécessite la dépose du bouclier avant et des projecteurs avant (voir chapitre 55A Protection extérieures "Bouclier avant" et chapitre 80B Projecteurs avant "Dépose - Repose".

Mettre le véhicule sur un pont à deux colonnes.

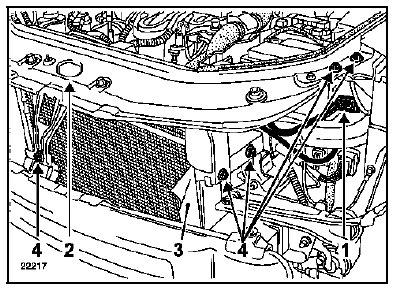

Débrancher :

  • la batterie,
  • le connecteur (1).

Déclipper le câble d'ouverture de capot (2).

Déposer :

  • les déflecteurs d'air (3),
  • les neuf vis de fixation (4) de la traverse supérieure.

Poser la traverse supérieure sur le moteur en prenant soin de ne pas abîmer la peinture.

Débrancher le connecteur (5) du capteur de pression

Débrancher le connecteur (5) du capteur de pression de fluide réfrigérant.

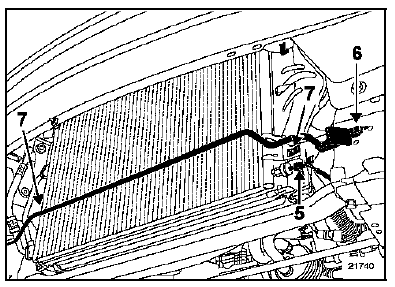

Moteurs F4R et G9T

Déposer :

  • les vis (6) de fixation du tuyau de direction assistée,
  • les deux agrafes (7) de fixation du condenseur.

Séparer le condenseur de l'échangeur air-air en le dégageant vers le haut. Laisser le condenseur reposé par terre.

NOTA : Prendre soin de ne pas endommager les ailettes.

Moteur P9X

Moteur P9X

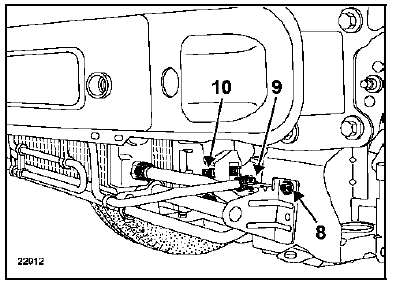

Déposer :

  • les deux vis (8) de fixation de la barre de maintien de l'échangeur air-huile,
  • le collier (9) du tuyau de direction assistée,
  • les deux agrafes (10) de fixation du condenseur.

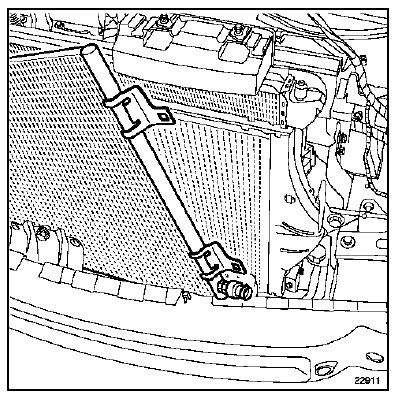

Libérer les tuyaux rigides du condenseur de leurs agrafes.

Séparer le condenseur de l'échangeur air-air en le

Séparer le condenseur de l'échangeur air-air en le dégageant vers le haut. Laisser le condenseur reposer sur la traverse avant.

NOTA : Prendre soin de ne pas endommager les ailettes.

Moteur tous types

Moteur tous types

Débrancher les conduits d'entrée et de sortie d'air de l'échangeur.

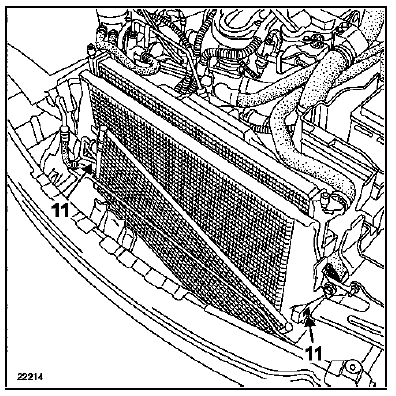

Déposer :

  • les deux agrafes (11) de fixation de l'échangeur airair,
  • l'échangeur air-air en le dégageant par le haut.

REPOSE

REPOSE

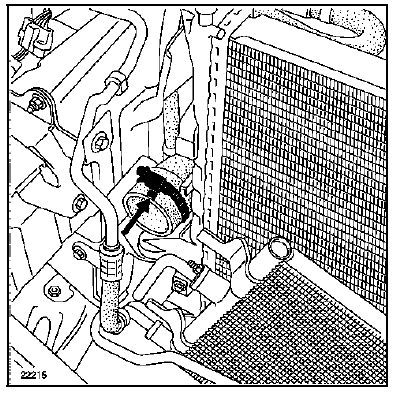

Sur le Moteur G9T, veiller bien reposer le manchon en caoutchouc ainsi que le collier de fixation du tuyau.

Placer le surmoulage en haut de façon à ce que les ergots d'indexage du tuyau en plastique puissent accrocher le collier.

Pour les autres opérations de repose procéder en

Pour les autres opérations de repose procéder en sens inverse de la dépose.

IMPORTANT :

Après avoir reposé les blocs optiques, il est nécessaire de procéder à leur réglage :

  • positionner le véhicule sur un sol plat,
  • positionner la commande de réglage à 0,
  • procéder au réglage.

Si le véhicule est équipé de projecteurs au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des phares (consulter le chapitre "Projecteurs au Xénon, initialisation du système").

ATTENTION : Sur les projecteurs équipés de lampes au Xénon, il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).
