Revue technique Renault Vel Satis: Contrôle de conformité

Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Injection V4Y 701 N˚ Programme : 61 - N˚ Vdiag : 04 / Contrôle de conformité

CONSIGNES

Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.

Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

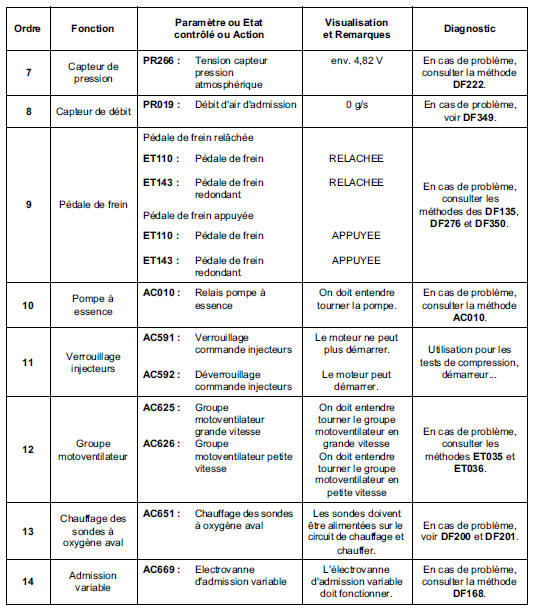

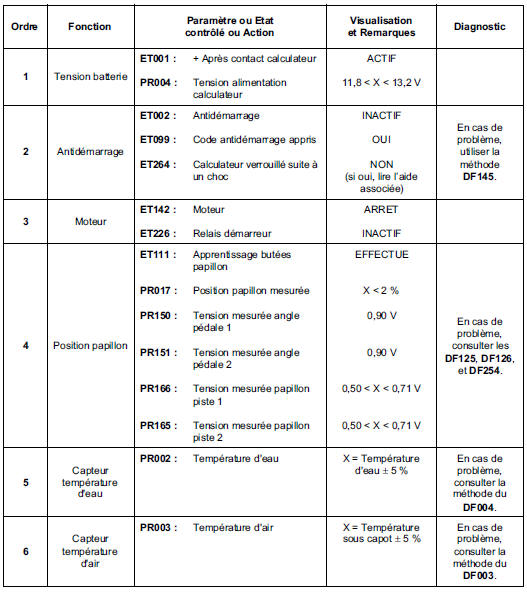

Condition d'exécution : Moteur arrêté, sous contact.

CONSIGNES

CONSIGNES

Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.

Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

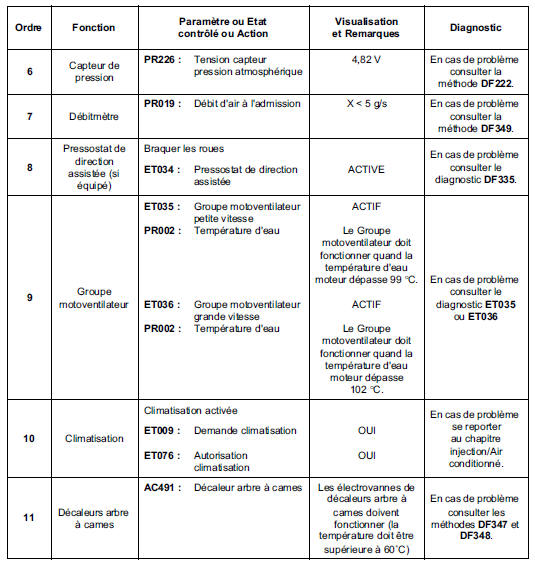

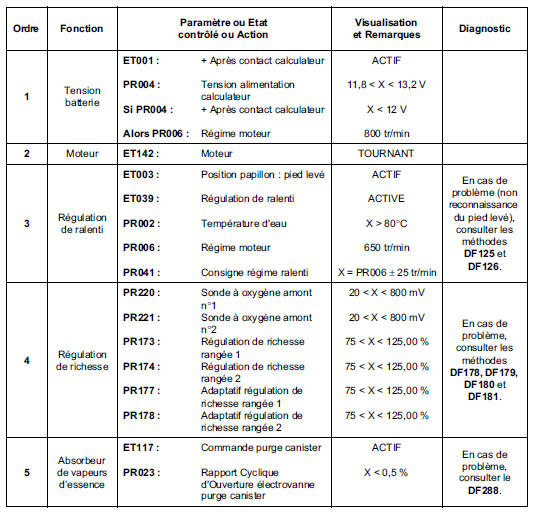

Condition d'exécution : Moteur chaud au ralenti, sans consommateur.

CONSIGNES

CONSIGNES

Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.

Il est donc impératif de consulter la Note Technique traitant de votre véhicule.

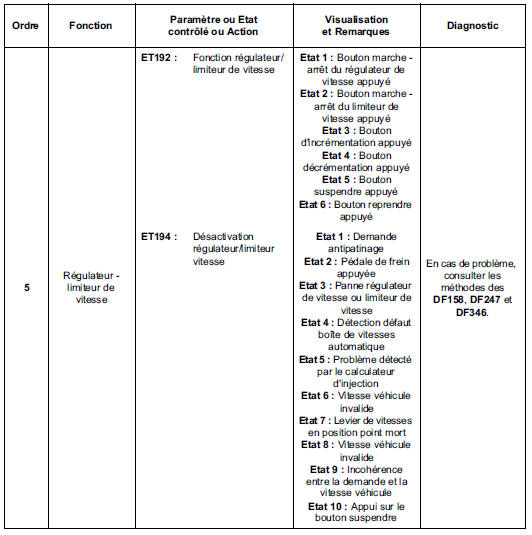

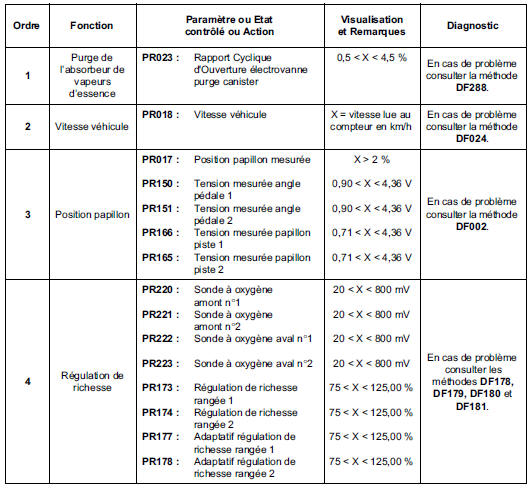

Condition d'exécution : Essai routier.
