Revue technique Renault Vel Satis: Aide

Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Injection V4Y 701 N˚ Programme : 61 - N˚ Vdiag : 04 / Aide

Résistance potentiomètre pédale d'accélérateur double piste - Piste 1 (voies 2 et 4) 1,2 +- 0,5 kΩ

Piste 2 (voies 1 et 5) 1,7 +- 0,7 kΩ

Résistance capteur cliquetis - = 557 kΩ

Résistance débitmètre - = 2420 Ω

Résistance injecteur - à 20 C - 15 Ω +- 5 %

Résistance chauffage de sondes à oxygène amont - 4 Ω +- 20 %

Résistance chauffage de sondes à oxygène aval - 4 Ω +- 20 %

Résistance capteur magnétique de Point Mort Haut et d'arbres à cames - à 20 C - 1223 Ω +- 1 %

Résistance électrovanne d'admission variable - à 20 C - 32 Ω +- 5 %

Résistance électrovanne canister - à 20 C - 24 Ω +- 5 %

Résistance électrovanne de décaleur arbre à cames - 8 Ω +- 5 %

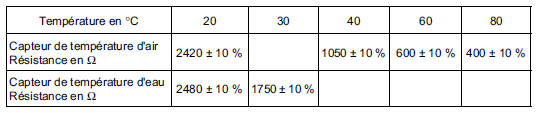

Résistance de bobine de relais - Grand modèle - 63 Ω +- 5 %

Petit modèle - 83 Ω +- 5 %

Contrôle de conformité

    Interprétation des défauts
    CIRCUIT POTENTIOMETRE PAPILLON CO.0 : Circuit ouvert ou court-circuit à la masse CO.1 : Circuit ouvert ou court-circuit au + 12 V 1.DEF : Incohérence du signal CONSIGNES Si le d&e ...

    Contrôle de conformité
    CONSIGNES Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif. Il est donc impératif de consulter la Note Techniqu ...
