Points de mesure

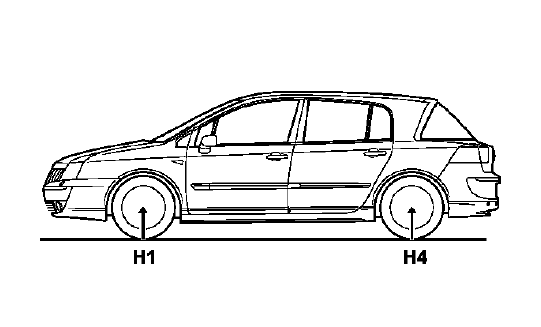

Les cotes H1 et H4 se prennent entre le sol et les axes de roue.

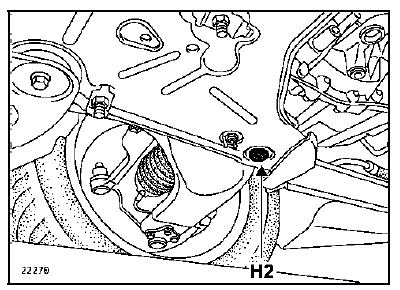

La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation avant du bras inférieur.

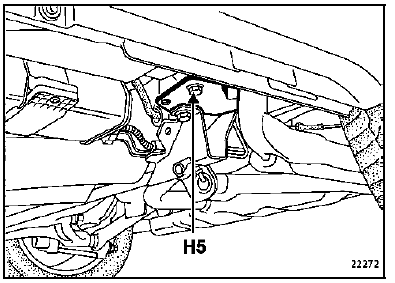

La cote H5 se prend entre le sol et la tête de la vis du palier de bras longitudinal la plus éloignée de la roue.
Freins
Valeurs de contrôle des angles du train avantContacteur de siège chauffant
BRANCHEMENT
FONCTIONNEMENT
CONTROLE DE LA NAPPE CHAUFFANTE
La résistance de la nappe chauffante (dossier +
assise) est d'environ 2 Ω.
Il est possible d'accéder au connecteur de la nappe
chauffante sans dégarnir le siège, en passant la main
en ...
Fiche composant
CAPTEUR DE PRESSION COLLECTEUR
Caractéristiques : Transducteur pression - Tension
Tension d'alimentation : 5 V +- 0,25
Type de circuit : Circuit Actif
Système équipé : Injection Denso
Type de connecteur : 3 voies (1 Signal - 2 Moins - 3 Plus)
Description :
Ce capte ...
Véhicule sans clé :Verrou électrique de colonne de direction
Le verrou de colonne de direction est situé en bas de
la colonne de direction. Il est piloté par l'Unité Centrale
Habitacle.
Ce verrou est codé par l'Unité Centrale Habitacle et ne
peut pas être effacé (consulter le chapitre 82A).
IMPORTANT : un ...
