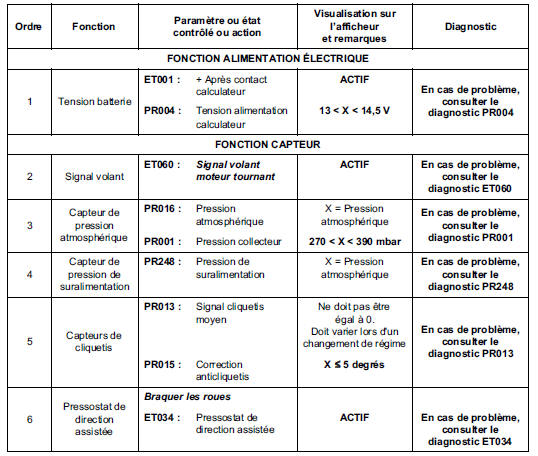

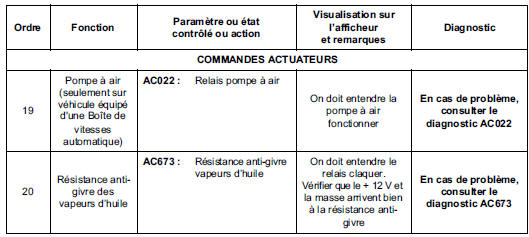

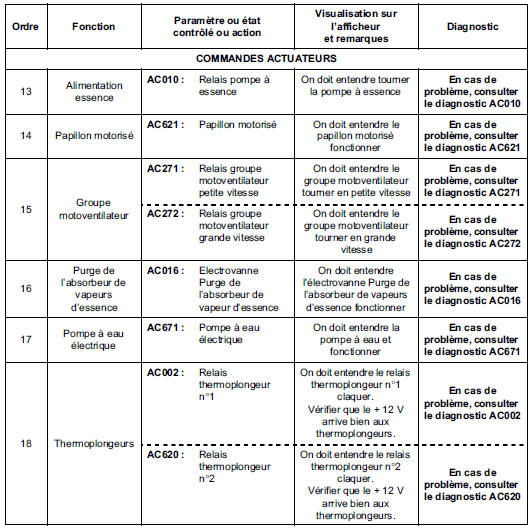

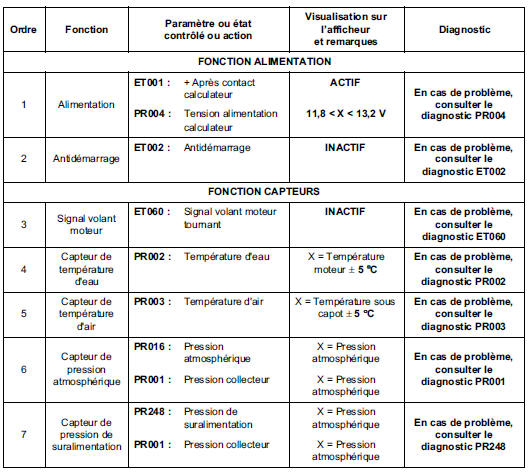

Sous contact, moteur arrêté.
CONSIGNES
Les valeurs indiquées dans le contrôle de conformité sont données à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le Manuel de Réparation.

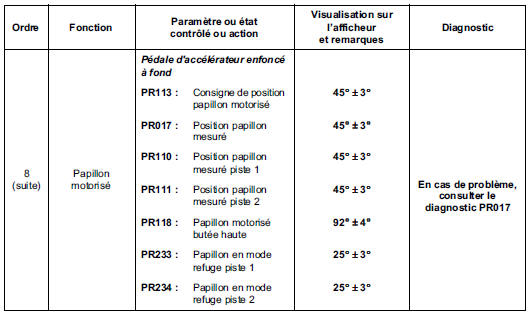

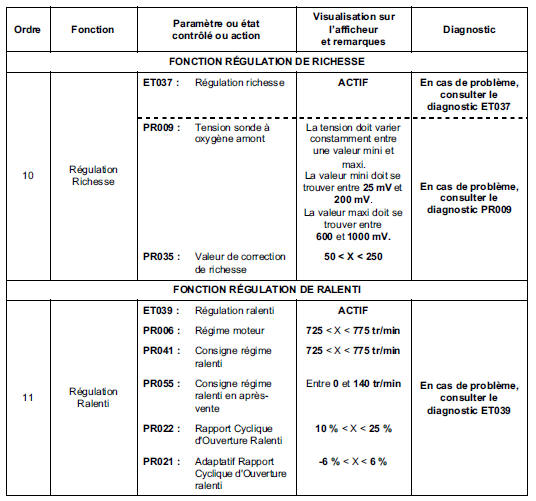

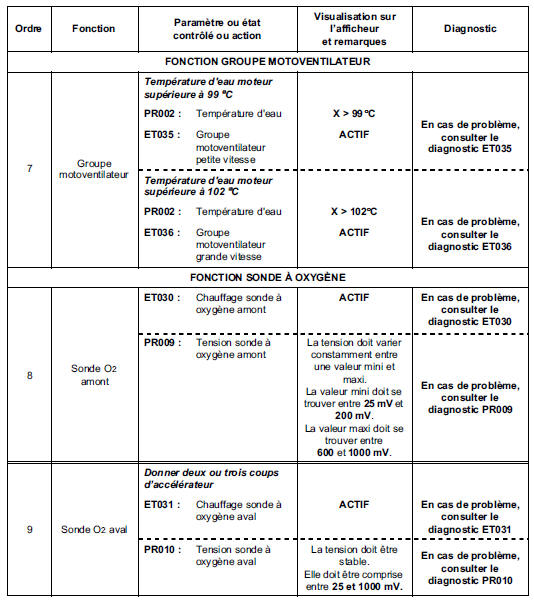

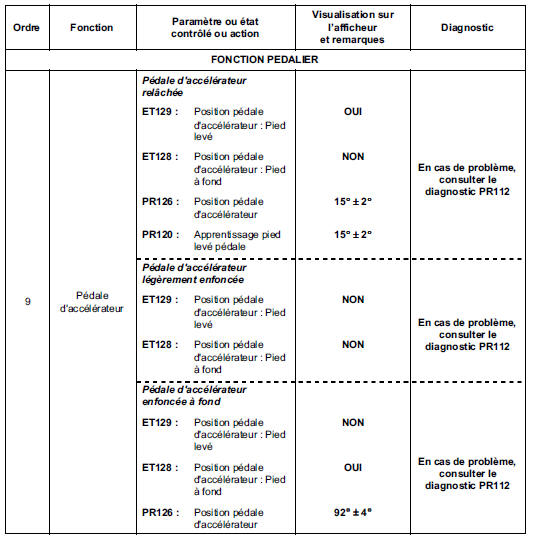

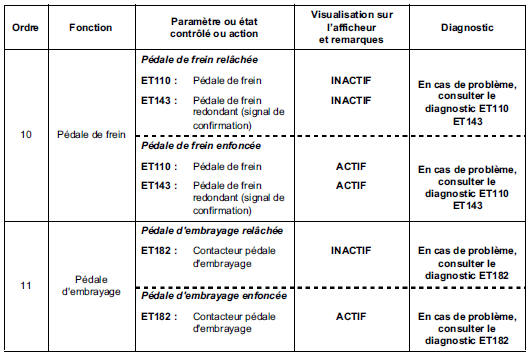

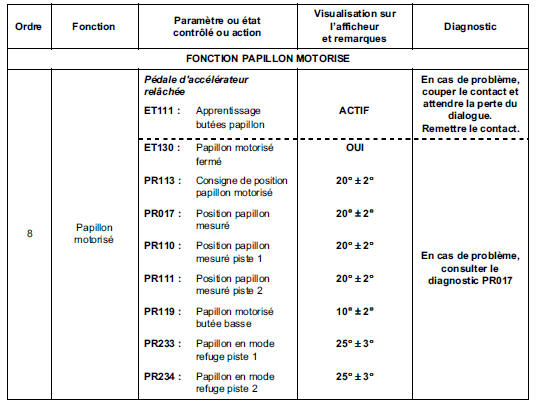

Moteur chaud au ralenti, sans consommateur.
CONSIGNES
Les valeurs indiquées dans le contrôle de conformité sont données à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

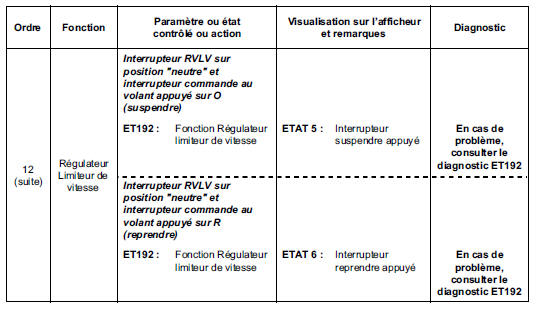

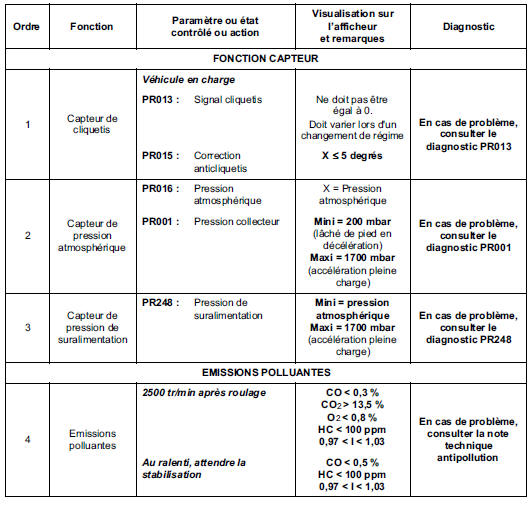

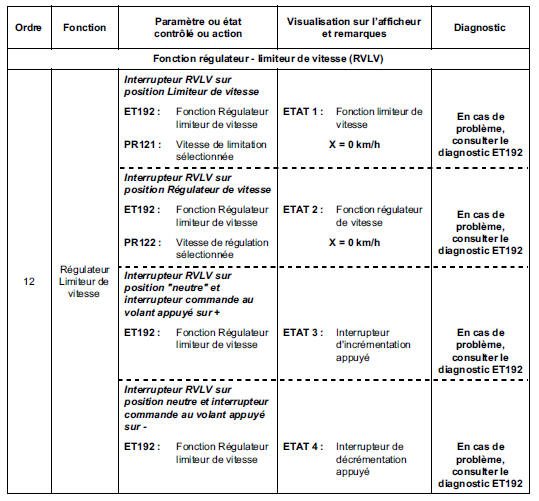

Essai routier.
CONSIGNES
Les valeurs indiquées dans le contrôle de conformité sont données à titre indicatif.
Consulter si nécessaire les caractéristiques exactes de fonctionnement dans le manuel de réparation.

Interprétation des défauts
Interprétation des étatsJoint d'encadrement de porte avant
DEPOSE
NOTA : le joint d'encadrement et les coulisseaux sont
moulés en une seule partie.
Déposer :
la garniture de porte (chapitre 72A.A),
les enjoliveurs extérieurs de montant de porte
(chapitre 56A.C),
la coulisse de montant fixe de porte
(chapitre 66A.C).
...
Aide
REPERAGE DES FILS DES CONNECTEURS DE MOTOVENTILATEUR AVANT, CAPTEUR DE
TOXICITE,
MOTEUR DE MIXAGE GAUCHE ET MOTEUR DE MIXAGE DROIT
Connecteur 4 voies noir du module de puissance du motoventilateur avant, vu
de derrière et détrompeur sur le
dessus, de gauche à droite :
...
Afficheur
La fonction afficheur se situe dans le tableau de bord.
Cet afficheur indique :
la localisation du pneumatique en cause,
les valeurs de pressions des pneumatiques à chaque
démarrage.
DEPOSE
Débrancher la batterie.
A l'aide d'une spatule rigide, déposer : ...
