Manuel du conducteur
Moteur V4Y
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.

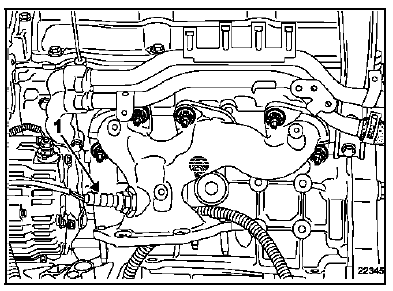

Débrancher et déposer la sonde à oxygène (1).
La dépose du collecteur d'échappement nécessite la dépose du précatalyseur avant (voir chapitre 19B Echappement "Précatalyseur avant").
Déposer les vis de fixation du collecteur d'échappement avant.
REPOSE
Remplacer le joint du collecteur d'échappement par un joint neuf.
Procéder dans le sens inverse de la dépose.

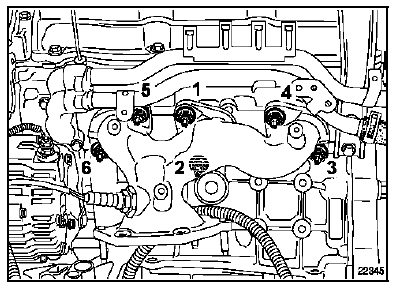

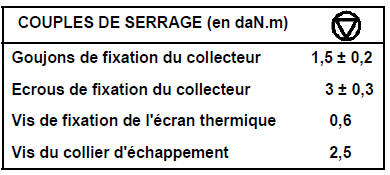

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.
