Revue technique Renault Vel Satis: Collecteur d'échappement

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'échappement

Moteur G9T

DEPOSE

DEPOSE

REMARQUE : La dépose du collecteur d'échappement nécessite la dépose du turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").

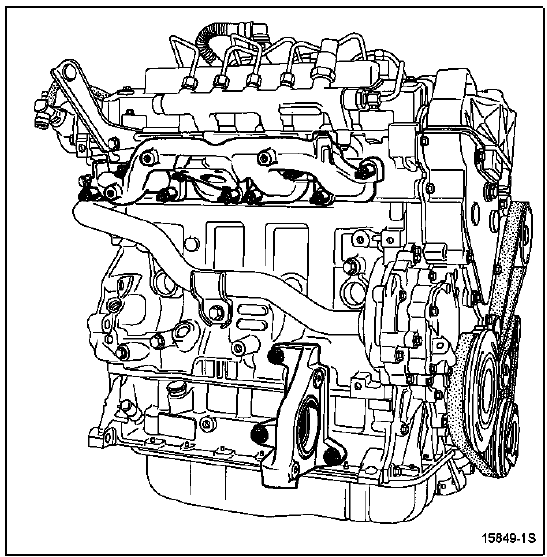

Déposer :

  • l'écran thermique du collecteur d'échappement,
  • les écrous de fixation du collecteur d'échappement,
  • le collecteur d'échappement.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

Procéder dans le sens inverse de la dépose.

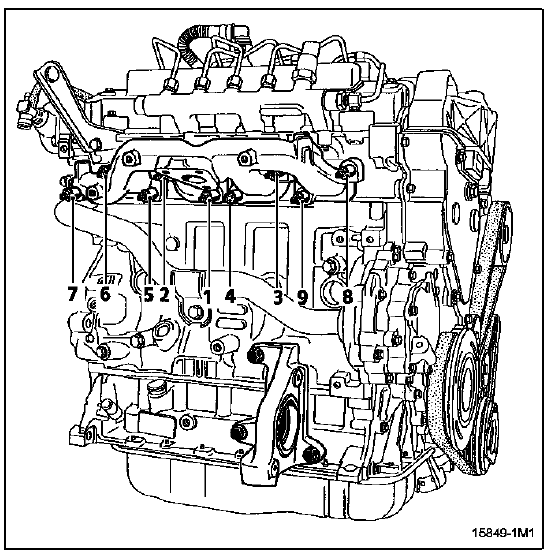

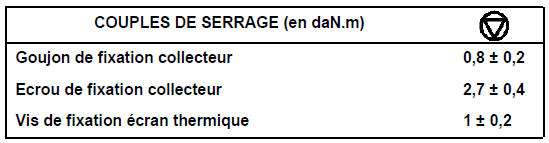

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.

Remplacer le joint du collecteur d'échappement.
