Revue technique Renault Vel Satis: Amortisseur

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Amortisseur

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

Cette méthode permet d'intervenir sur un seul

Cette méthode permet d'intervenir sur un seul amortisseur à la fois. Cette méthode doit être répétée intégralement lors d'une intervention sur le deuxième amortisseur.

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Déposer :

  • la roue,

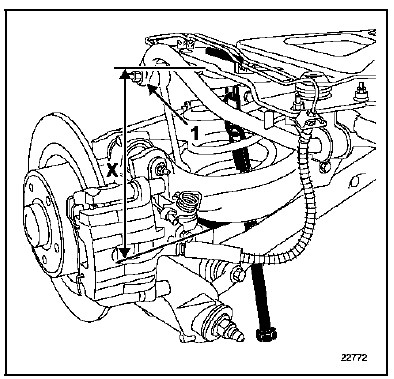

  • l'écrou supérieur de la biellette de barre anti-dévers (1).

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.

Déposer :

  • les vis de fixation de l'amortisseur,
  • l'amortisseur.

NOTA : les amortisseurs sont stockés à l'horizontale.

Dans ces conditions, il est possible que les amortisseurs destinés à travailler verticalement se désamorcent.

En conséquence, il suffit, avant la mise en place du ressort, de pratiquer en position verticale quelques pompages manuels sur la tige d'amortisseur.

REPOSE

Reposer :

  • l'amortisseur,

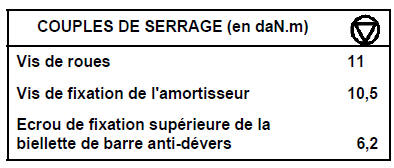

  • les vis de fixation de l'amortisseur ; serrer au couple préconisé.

Déposer l'outil.

Reposer :

  • l'écrou supérieur de la biellette de barre anti-dévers ; serrer au couple préconisé,
  • la roue ; serrer au couple préconisé.
