Revue technique Renault Vel Satis: Véhicule sans clé :Répétiteurs latéraux

Revue technique Renault Vel Satis / Equipement électrique / Gestion des ouvrants / Véhicule sans clé :Répétiteurs latéraux

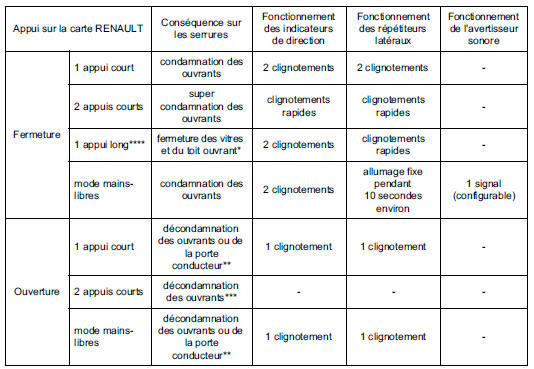

Pour contrôler l'ouverture et la fermeture des ouvrants, les indicateurs de direction et les répétiteurs latéraux sont pilotés par l'Unité Centrale Habitacle.

* pour cette fonction, le véhicule doit

* pour cette fonction, le véhicule doit être équipé de lève-vitres à commande impulsionnelle et de toit ouvrant électrique anti-pincement.

**certains véhicules direction à droite peuvent être équipés de l'ouverture "porte conducteur seule". Cette fonction permet de ne décondamner que la porte conducteur et le coffre arrière lors d'un appui court sur la carte RENAULT.

***décondamnation des ouvrants pour les véhicules équipés de l'ouverture "porte conducteur seule".

**** sur certaines versions "direction à droite", cette fonction est précédée de la "super condamnation".

Fonctionnement dégradé

Lors de la commande de fermeture :

  • une porte avant conducteur ouverte empêche la condamnation de tous les ouvrants,
  • le coffre arrière ou une porte ouverte inhibe le fonctionnement des indicateurs de direction et des répétiteurs latéraux et empêche la condamnation main-libre.
