Revue technique Renault Vel Satis: Véhicule sans clé :Lecteur de carte RENAULT

Revue technique Renault Vel Satis / Equipement électrique / Gestion des ouvrants / Véhicule sans clé :Lecteur de carte RENAULT

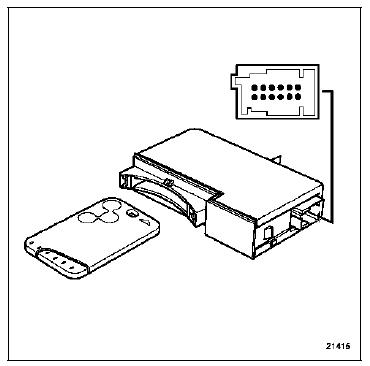

Le lecteur de carte RENAULT contient deux contacteurs pour le fonctionnement du véhicule :

  • un contacteur situé à mi-course pour l'alimentation des accessoires (+ SERVITUDE),
  • un contacteur lorsque la carte est en butée dans le fond du lecteur (+ APRES CONTACT).

NOTA : la carte RENAUL T est verrouillée dans le lecteur dès que l'Unité Centrale Habitacle a reçu l'information "moteur tournant" du calculateur d'injection. Elle est libérée lorsque le moteur est arrêté.

Le lecteur de carte RENAULT sert également :

Le lecteur de carte RENAULT sert également :

  • de récepteur radiofréquence pour la condamnation et la décondamnation des ouvrants,
  • d'antenne transpondeur pour la fonction antidémarrage et reconnaissance de la carte RENAULT (voir chapitre "Antidémarrage"),
  • de témoin de non reconnaissance de carte RENAULT,
  • d'éclairage intérieur.
    Véhicule sans clé :Répétiteurs latéraux
    Pour contrôler l'ouverture et la fermeture des ouvrants, les indicateurs de direction et les répétiteurs latéraux sont pilotés par l'Unité Centrale Habitacl ...

    Véhicule sans clé :Bouton poussoir de démarrage
    DESCRIPTION Le bouton poussoir unique (START-STOP) sert à la fois au démarrage et à l'arrêt du moteur. Deux éclairages différents sont possibles : &ea ...
