Revue technique Renault Vel Satis: Véhicule sans clé :Bouton poussoir de démarrage

Revue technique Renault Vel Satis / Equipement électrique / Gestion des ouvrants / Véhicule sans clé :Bouton poussoir de démarrage

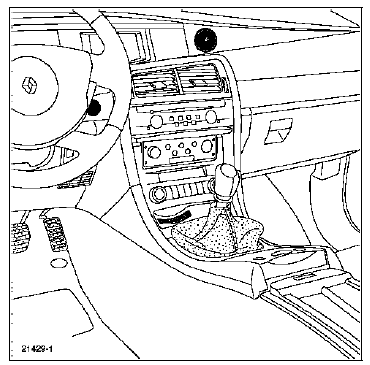

DESCRIPTION

Le bouton poussoir unique (START-STOP) sert à la fois au démarrage et à l'arrêt du moteur.

Deux éclairages différents sont possibles :

  • éclairage supérieur blanc : invitation à démarrer,
  • éclairage inférieur vert : moteur tournant.

Cet allumage est atténué lorsque les feux de position sont allumés.

FONCTIONNEMENT

FONCTIONNEMENT

Le démarrage du moteur est autorisé lorsque la partie supérieure de bouton est éclairée.

Le démarrage est du type impulsionnel. Une seule impulsion sur le bouton suffit pour démarrer le moteur.

Pour démarrer le moteur :

  • insérer la clé carte dans le lecteur jusqu'au 2ème cran afin d'établir le contact et de débloquer la direction.
  • vérifier que les conditions de démarrage soient respectées :

NOTA :

  • sur les véhicules diesel, le démarreur ne peut pas être actionné pendant la phase de préchauffage.
  • une mauvaise configuration du type de boîte de vitesses dans l'Unité Centrale Habitacle peut entraîner une impossibilité de démarrer.
  • la boîte de vitesses doit être au point mort ou la pédale d'embrayage appuyée.



  • Le verrou électrique de colonne de direction doit être débloqué et le contact établi.
  • S'assurer que le système autorise le démarrage du moteur :
  • Si la partie supérieure du bouton s'allume, le démarrage est possible.
  • Appuyer sur le bouton afin d'envoyer l'ordre de démarrer à l'Unité Centrale Habitacle. Celle-ci analyse alors l'état du moteur (tournant, calé entraîné, arrêté). Si le moteur est arrêté et que les conditions sont respectées, l'Unité Centrale Habitacle commande l'alimentation du relais de démarrage.

NOTA :

  • Le démarrage du moteur n'est possible que si la direction est débloquée.
  • La carte RENAULT est bloquée moteur tournant.
  • En cas de calage, un simple appui sur le bouton de démarrage relance le moteur.

Pour arrêter le moteur :

Appuyer sur le bouton afin d'envoyer l'ordre d'arrêter le moteur à l'Unité Centrale Habitacle. Celle-ci vérifie que la vitesse du véhicule est inférieure à 5 km/h avant de couper l'alimentation du + après contact.

RAPPEL : le démarrage du moteur s'effectue de façon assistée par le bouton à impulsion. Lorsque l'invitation à démarrer est présente, l'appui sur le bouton (START/ STOP) est mémorisé par l'Unité Centrale Habitacle. Le démarreur est alimenté dès que l'Unité Centrale Habitacle le permet, jusqu'à réception de l'information moteur tournant. Si le moteur ne démarre pas, l'alimentation du démarreur est coupée après une temporisation fonction de la température d'eau du moteur

REMARQUE : certaines défaillances du véhicule provenant du lecteur de carte RENAUL T, des capteurs de pédale d'embrayage ou de position NEUTRE (version boîte de vitesses automatique) peuvent modifier le démarrage du moteur. Dans ce cas, le démarreur est alimenté par action continue sur le bouton poussoir de démarrage.

CONDITIONS NECESSAIRES AU DEMARRAGE DU MOTEUR

  • carte RENAULT en butée au fond du lecteur,
  • + après contact établi,
  • transpondeur (intégré à la carte RENAULT) reconnu,
  • boîte de vitesses mécanique au point mort,
  • boîte de vitesses automatique en position Neutre ou Parking,
  • pédale d'embrayage en position débrayée pour la boîte de vitesses mécanique.
