Revue technique Renault Vel Satis: Commande rétroviseurs

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Commande rétroviseurs

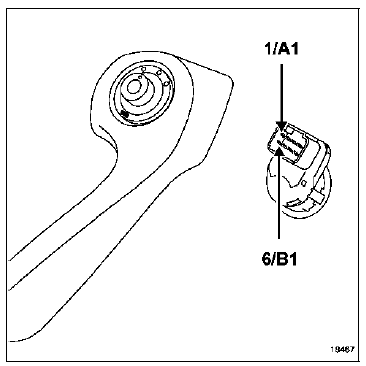

COMMANDE DE RETROVISEURS ELECTRIQUES

En fonction du niveau d'équipement, plusieurs types de commandes de rétroviseurs peuvent équiper le véhicule :

  • Commande pour rétroviseurs électriques simples
  • Commande pour rétroviseurs électriques rabattables non multiplexés
  • Commande pour rétroviseurs électriques rabattables multiplexés

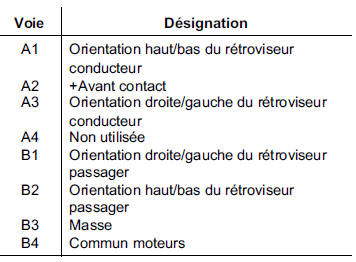

  • Commande pour rétroviseurs électriques simples

REMARQUE : les commandes pour les rétroviseurs

REMARQUE : les commandes pour les rétroviseurs multiplexés et non multiplexés sont identiques, seul le câblage diffère.

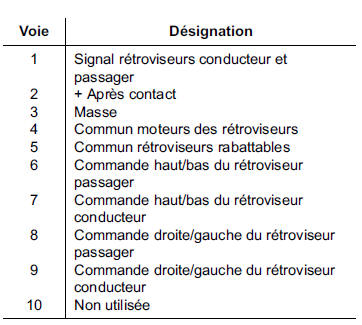

  • Commande pour rétroviseurs électriques rabattables multiplexés (option : mémorisation du poste de conduite)

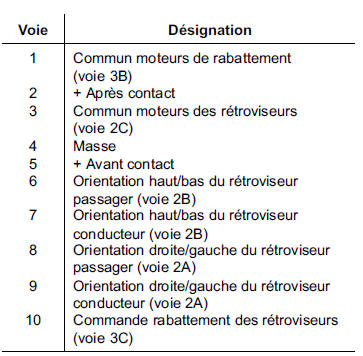

  • Commande pour rétroviseurs électriques rabattables non multiplexés (non mémorisés)

NOTA : l'éclairage de ces contacteurs se fait dès

NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + Après contact (pas d'éclairage de nuit).
