Revue technique Renault Vel Satis: Régulation et limitation de vitesse :Affectations des connecteurs

Revue technique Renault Vel Satis / Equipement électrique / Regulateur de vitesses / Régulation et limitation de vitesse :Affectations des connecteurs

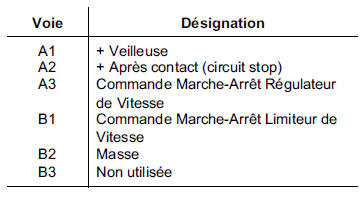

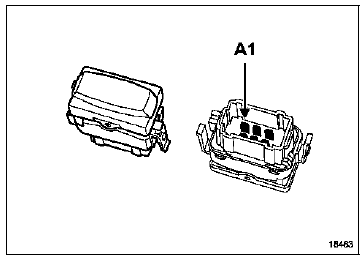

INTERRUPTEURS TROIS POSITIONS

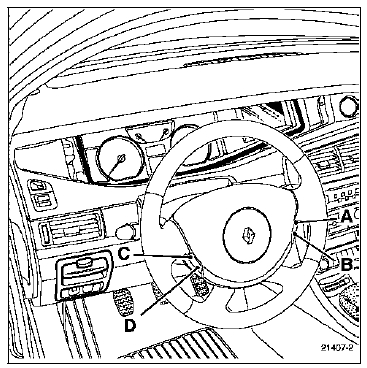

CONTACTEURS DE VOLANT

CONTACTEURS DE VOLANT

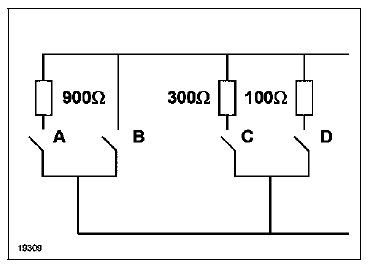

A : touche "Reprendre" = 900 Ω environ

A : touche "Reprendre" = 900 Ω environ

B : touche "O" : 0 Ω environ

C : touche "+" = 300 Ω environ

D : touche "-" = 100 Ω environ

NOTA : Pour la dépose du contacteur tournant, consulter le chapitre 84A Commande-signalisation.

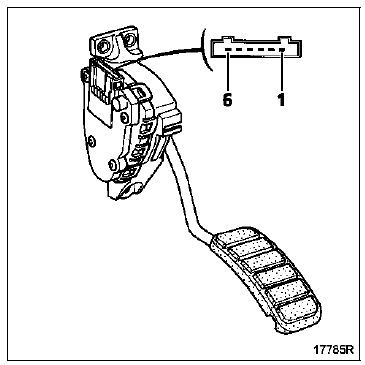

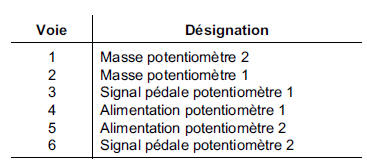

PEDALE D'ACCELERATEUR

PEDALE D'ACCELERATEUR

Résistance piste 1 = 1200 +- 480 Ω

Résistance piste 1 = 1200 +- 480 Ω

Résistance piste 2 = 1700 +- 680 Ω

IMPORTANT : Pour fonctionner, le véhicule doit impérativement être équipé d'une pédale d'accélérateur comportant un point dur en fin de course.

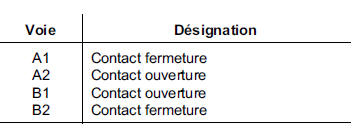

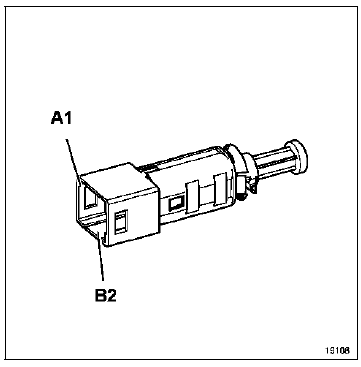

CONTACTEUR DE STOP (DOUBLE)

La fonction "régulation limitation de vitesse" utilise le contact à ouverture (commun avec l'allumage des feux), le capteur à fermeture est utilisé par le calculateur d'ABS.

Les deux informations sont comparées par le calculateur d'injection.

A la mise en place du contacteur, tirer sur la tige afin

A la mise en place du contacteur, tirer sur la tige afin de rattraper le jeu de réglage.

CONTACTEUR D'EMBRAYAGE

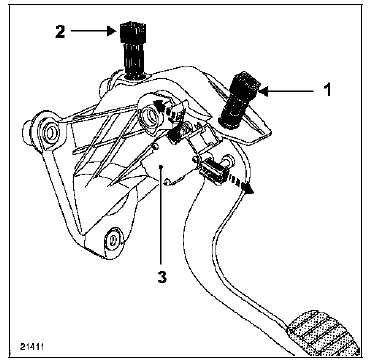

La pédale d'embrayage possède deux contacteurs et un potentiomètre :

  • un contacteur de début de course (1) spécifique à la fonction "Régulation de vitesse" (connecteur gris),
  • un contacteur fin de course (2) destiné à la fonction "Véhicule Sans Clé" (connecteur bleu),
  • un potentiomètre (3) pour le frein de stationnement automatique.

A la mise en place du contacteur, tirer sur la tige afin

A la mise en place du contacteur, tirer sur la tige afin de rattraper le jeu de réglage.

    Régulation et limitation de vitesse :Description
    Les véhicules possèdent trois types d'équipements : la Régulation de vitesse permet de maintenir une vitesse sélectionnée par le conducteur. Cette fon ...

    Régulateur de vitesse :Fonctionnement
    Conditions d'entrée : interrupteur sur "Régulation de vitesse" (voyant "vert"), 30 km/h minimum, 200 km/h maximum (à titre d'information), appui su ...
