Revue technique Renault Vel Satis: Présentation de l'unité de régulation

Revue technique Renault Vel Satis / Châssis / Antiblocage des roues / Présentation de l'unité de régulation

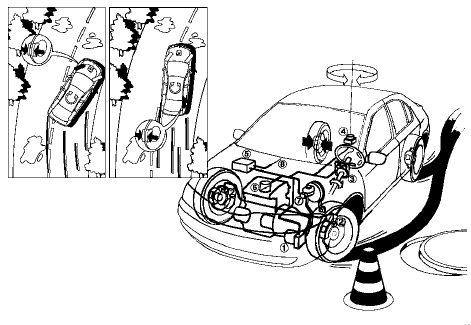

  1. Groupe hydraulique
  2. Capteur de vitesse de roue
  3. Capteur d'angle volant
  4. Capteur combiné de vitesse de lacet et d'accélération transversale
  5. Calculateur de gestion du moteur
  6. Boîtier papillon motorisé
  7. Capteur de pression au niveau du maître cylindre
  8. Liaison CAN

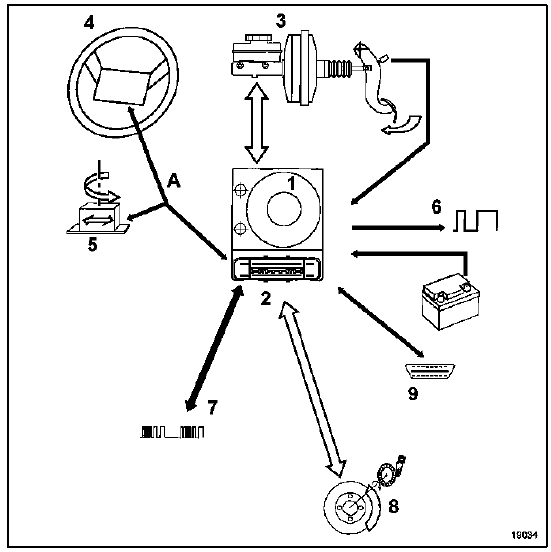

  1. Groupe hydraulique
  2. Calculateur
  3. Amplificateur de freinage
  4. Capteur d'angle de volant
  5. Capteur combiné de vitesse de lacet et d'accélération transversale
  6. Tachymètre (vitesse du véhicule)
  7. Réseau CAN
  8. Capteur de vitesse de roue
  9. Prise diagnostic
  10. Bouton poussoir de déconnexion du contrôle dynamique de conduite

A Réseau CAN véhicule

    Spécificité
    Pompe hydraulique avec unité de modulation de pression Calculateur Antiblocage des roues / Contrôle dynamique de conduite Capteur de vitesse de roue Capteur combiné de ...

    Groupe hydraulique
    Le groupe hydraulique MK 60 est composé de douze électrovannes. E1 circuit primaire du maître cylindre E2 circuit secondaire du maître cylindre S1 sortie vers la ...
