Revue technique Renault Vel Satis: Support d'étrier de frein

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Support d'étrier de frein

OUTILLAGE SPECIALISE

Fre. 1190-01 Repousse piston

DEPOSE

DEPOSE

Mettre le véhicule sur pont à deux colonnes.

Mettre en place un presse-pédale pour limiter l'écoulement du liquide de frein.

Déposer les roues avant.

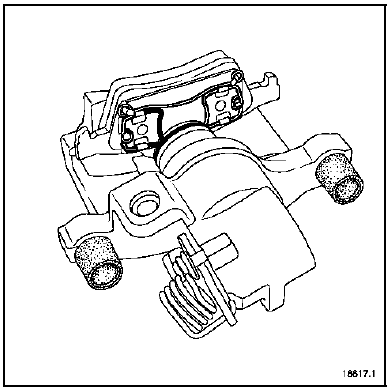

Déposer :

  • les vis de fixation du support d'étrier,
  • les plaquettes,
  • le support d'étrier.

Contrôler l'état du flexible de frein. Remplacer si nécessaire. Dans le cas d'un remplacement d'étrier, le flexible de frein doit être changé systématiquement.

Contrôler l'état des plaquettes, du disque, des cachepoussière des pistons, des cache-poussière des guides.

RAPPEL : lors du remplacement de plaquettes ou de disque, changer impérativement les plaquettes et le disque du côté opposé.

Nettoyer les supports d'étriers et les étriers.

REPOSE

Repousser le piston à l'aide de l'outil Fre. 1190-01 jusqu'à ce qu'il soit au fond de son alésage.

Reposer :

Reposer :

  • le support d'étrier,
  • les vis de fixation du support d'étrier.

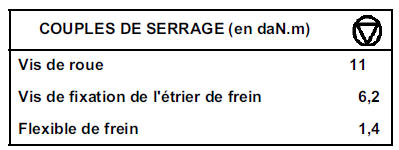

Serrer au couple préconisé.

Reposer :

  • les plaquettes,
  • l'étrier,
  • les vis de fixation de l'étrier.

Serrer au couple préconisé.

ATTENTION : appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

Effectuer une purge partielle du circuit de freinage, si le réservoir de compensation ne s'est pas vidé complètement au cours de l'opération. Sinon effectuer une purge complète (voir méthode purge).

Reposer les roues.

Serrer les vis de roue au couple préconisé.
