DEPOSE
Déposer :

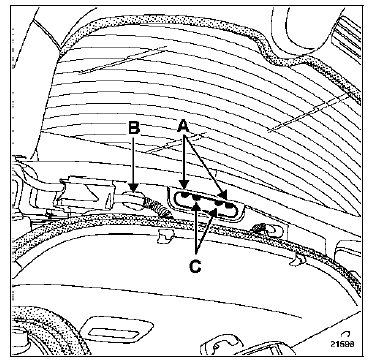

Dégager l'obturateur (B) et débrancher le connecteur d'alimentation du feu.
Déclipper le feu en appuyant sur les ergots (C).

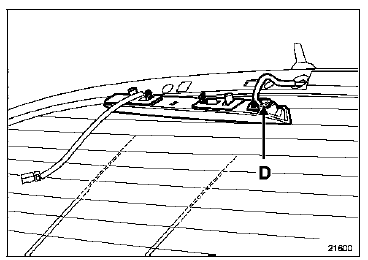

Déclipper le gicleur du lave-glace (D) et sortir le feu.

NOTA : Les véhicules sont équipés de feu de stop à diodes.
Feu de hayonGarniture de porte arrière
DEPOSE
NOTA : la dépose des grilles haut-parleurs nécessite
la dépose de la garniture de porte.
Déposer :
le cache de poignée de tirage, puis débrancher le
connecteur de commande de lève-vitre,
l'obturateur et la vis de fixation (A) de ...
Préliminaire
DESCRIPTION DES ETAPES DE DIAGNOSTIC
DEFINITION DU RESEAU MULTIPLEXE
Le réseau multiplexé est composé de deux fils torsadés connectés à plusieurs
calculateurs du véhicule.
Ces deux fils sont appelés Can H et Can L (liaisons 133 B et 133 ...
Affectation des voies du calculateur
MOTEUR F4R
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A
(noir)
A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de
distance
A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
A4 → ← ...
