Revue technique Renault Vel Satis: Serrure et gâche de hayon

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Serrure et gâche de hayon

NOTA : en cas de panne, il est possible d'ouvrir le hayon manuellement.

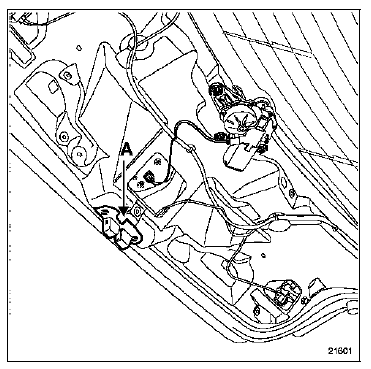

A l'aide d'un petit tournevis, actionner l'ergot (A) par

A l'aide d'un petit tournevis, actionner l'ergot (A) par l'intérieur du véhicule.

DEPOSE

Déposer :

  • la garniture de jupe arrière (chapitre 71A.H),

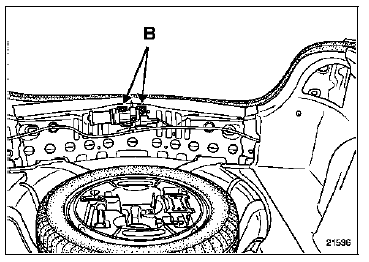

  • les fixations (B) et débrancher le connecteur.

Retirer la gâche.

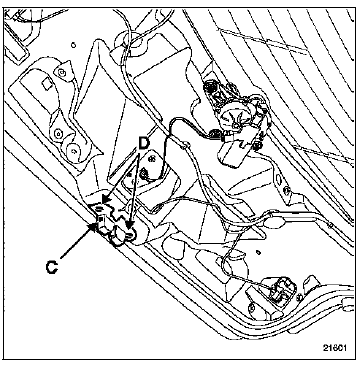

A l'aide d'un petit tournevis plat, dégager le cache de

A l'aide d'un petit tournevis plat, dégager le cache de la serrure (C).

Déposer les fixations (D).

Retirer la serrure.

    Commande d'ouverture de hayon
    DEPOSE Déposer : la garniture de hayon (chapitre 73A.B), les vis (A). Débrancher le moteur. Retirer la commande d'ouverture. Déposer les vis (B). Reti ...

    Toit ouvrant
    DEPOSE Déposer la garniture de pavillon (chapitre 71A.J). Débrancher les connecteurs du moteur de toit ouvrant. Basculer les dossiers de sièges arrière. D&e ...
