Revue technique Renault Vel Satis: Commande d'ouverture de hayon

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Commande d'ouverture de hayon

DEPOSE

Déposer :

  • la garniture de hayon (chapitre 73A.B),

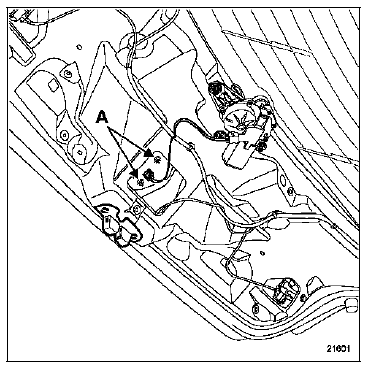

  • les vis (A).

Débrancher le moteur.

Retirer la commande d'ouverture.

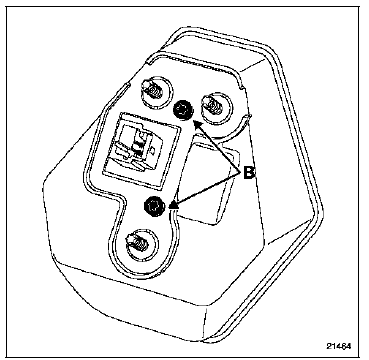

Déposer les vis (B).

Déposer les vis (B).

Retirer le monogramme.
