Revue technique Renault Vel Satis: Serrure de porte
DEPOSE DE LA SERRURE DE PORTE AVANT
Déposer :
- la garniture de porte (chapitre 72A.A),
- la poignée extérieure (chapitre 51A.B),

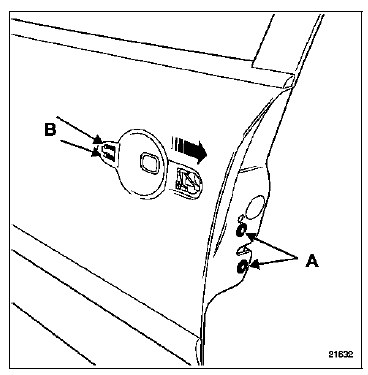

- les deux fixations (A), (étoile T30).

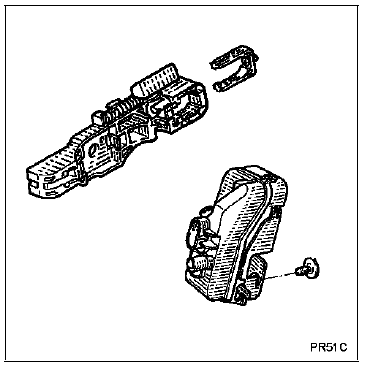

Appuyer sur les deux arrêtoirs du module (B).
Dégager la serrure et le module par le caisson de porte.
Débrancher les connecteurs.
DEPOSE DE LA SERRURE DE PORTE ARRIERE
Déposer préalablement :
- la garniture de porte (chapitre 72A.B),
- la poignée extérieure (chapitre 51A.B),
Dégager la serrure avec le module.

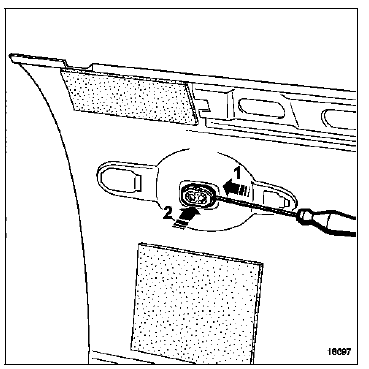

DEPOSE DU PRISME
A l'aide d'un tournevis, déclipper le prisme en (1) puis en (2).

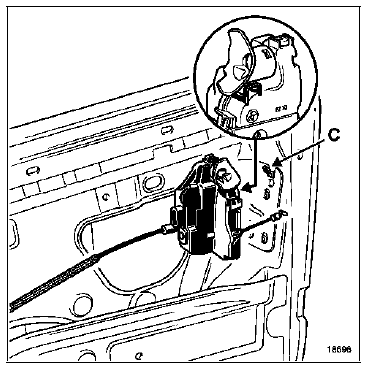

REPOSE DE LA SERRURE
Positionner la serrure sur le crochet de maintien du caisson de porte (C) ; et procéder dans le sens inverse de la dépose.
