Revue technique Renault Vel Satis: Toit ouvrant

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Toit ouvrant

DEPOSE

DEPOSE

Déposer la garniture de pavillon (chapitre 71A.J).

Débrancher les connecteurs du moteur de toit ouvrant.

Basculer les dossiers de sièges arrière.

Déposer :

Déposer :

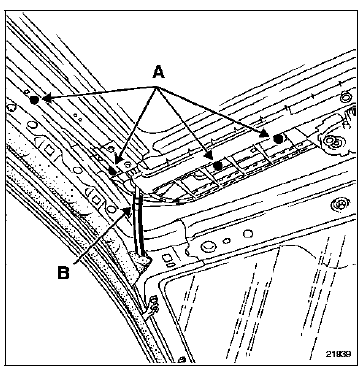

  • les douze vis de fixation (A) (M5 tête hexagonale de 8 mm),
  • les quatre tuyaux d'évacuation d'eau (B).

A deux opérateurs :

A deux opérateurs :

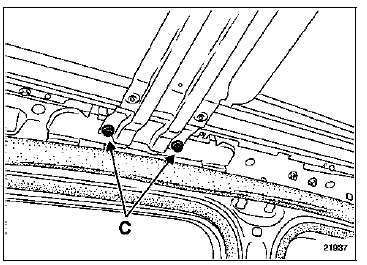

  • déposer les quatre vis de fixation sur la traverse centrale (C) (M8),

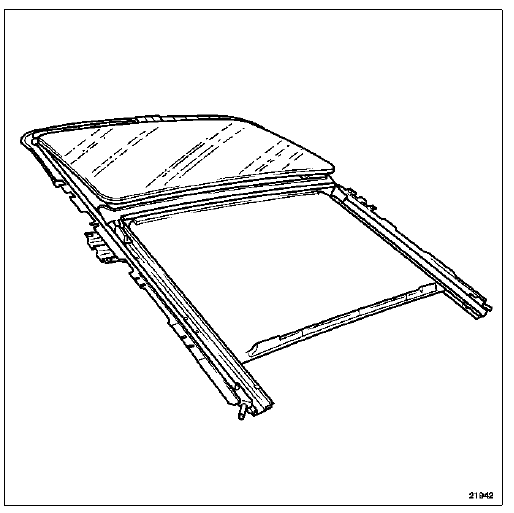

  • dégager le toit ouvrant par l'arrière du véhicule.

REPOSE

A deux opérateurs, positionner l'ensemble ; remonter les douze vis (A) (M5 tête hexagonale de 8 mm) et les quatre vis (C) (M8) sans les serrer.

Centrer le toit à l'aide de deux piges (∅ 10) dans les

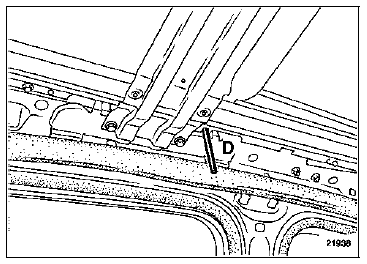

Centrer le toit à l'aide de deux piges (∅ 10) dans les trous d'indexage (D) pour le réglage du toit en Y.

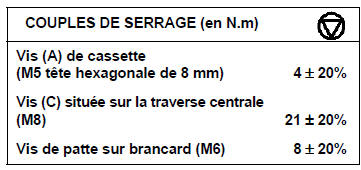

Commencer par serrer les quatre vis (C) (M8) de la traverse centrale ; puis serrer les douze vis (A) (M5 tête hexagonale de 8 mm) du toit en procédant par diagonale.

Positionner les quatre tuyaux d'évacuation d'eau.

REMARQUE : lorsqu'une vis (A) (M5 tête hexagonale de 8 mm) ne remplit pas son orifice de serrage, il est possible de changer d'orifice.

Prendre l'orifice situé à proximité, il est prévu à cet effet.

Effectuer les réglages de finition du panneau mobile (chapitre 52A.F).

Après réglage du panneau mobile :

  • effectuer une vérification d'étanchéité du toit,
  • reposer la garniture de pavillon (chapitre 71A.J),
  • initialisation du moteur (chapitre 52A.E).
