Revue technique Renault Vel Satis: Moyeu de pompe

Revue technique Renault Vel Satis / Châssis / Direction assistee / Moyeu de pompe

MOTEUR G9T

OUTILLAGE SPECIALISE INDISPENSABLE

T. Ar. 1094 Extracteur du roulement de différentiel

Dir. 1083-01 Outil de repose de poulie

Placer la pompe à l'établi, dans un étau.

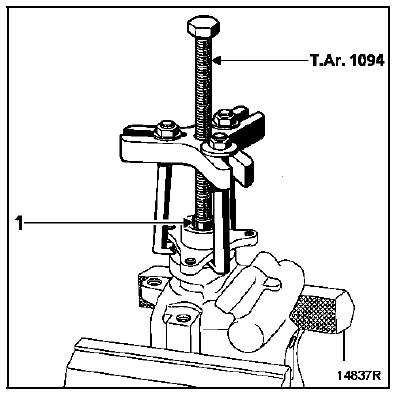

Mettre en place l'outil T. Ar. 1094.

Extraire le moyeu.

NOTA : intercaler une vis (1) entre l'axe de pompe et la

NOTA : intercaler une vis (1) entre l'axe de pompe et la tige de poussée de l'outil T. Ar. 1094.

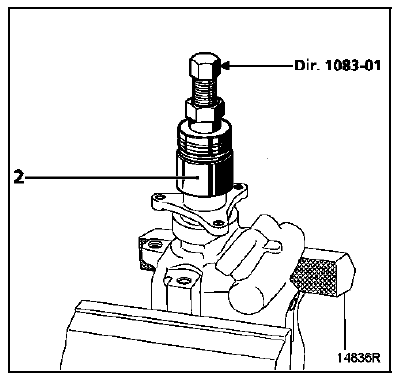

Mettre en place le moyeu (neuf) et l'emmancher à l'aide de l'outil Dir. 1083-01. L'enduire préalablement de graisse multifonction pour faciliter la repose.

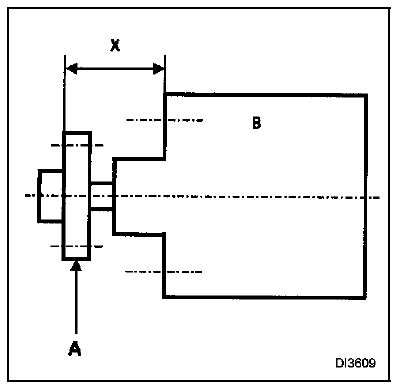

Respecter la cote d'emmanchement en intercalant une

Respecter la cote d'emmanchement en intercalant une cale de 76,5 mm entre le moyeu et le corps de pompe, lors du remontage de celui-ci.

  1. Moyeu
  2. Pompe de direction assistée

X = 76,5 mm
