MOTEUR P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Dir. 1083-01 Outil de repose de poulie
DEPOSE

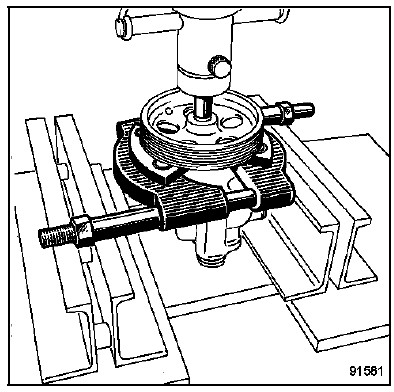

Relever la cote par rapport au bout de l'axe. Extraire la poulie.
Utiliser la presse avec un extracteur.
REPOSE

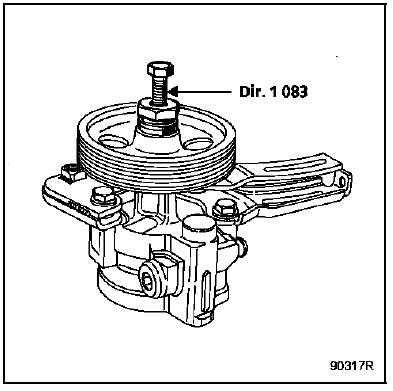

Emmancher la poulie, outil Dir. 1083-01 jusqu'en butée sur l'arbre (graisser abondamment le filetage et l'appui sur la poulie).
Moteur G9T
GENERALITES
Le boîtier de préchauffage est un relais électronique constitué d'un circuit
de puissance pour chaque bougie de
préchauffage. Il est piloté par la voie B C3 du calculateur d'injection.
Il est situé derrière le pare-boue de la ...
Capteur d'ensoleillement
Le capteur solaire informe le calculateur pour corriger
le débit d'air aux aérateurs suivant le rayonnement
solaire.
SITUATION
Le capteur se situe sur le centre de la planche de bord.
DEPOSE
Extraire :
la grille de la planche de bord,
le capteur solaire.
Débra ...
Schéma
Moteur F4R
Moteur
Radiateur
Bocal "chaud" avec dégazage après thermostat
Aérotherme
Support thermostat
Ajutage Ø 3 mm
Ajutage Ø 9 mm
Ajutage Ø 6 mm
Pompe à eau
Thermostat
Purgeur
Pompe à eau électr ...
