Revue technique Renault Vel Satis: Autoradio "bas de gamme" : Branchements

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "bas de gamme" : Branchements

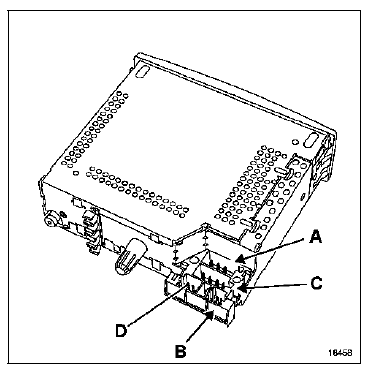

AFFECTATION DES CONNECTEURS

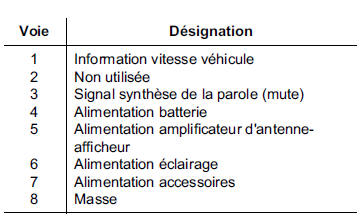

Connecteur noir (A)

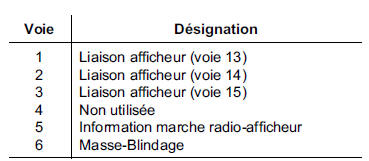

Connecteur jaune (B)

Connecteur jaune (B)

REMARQUE : si le véhicule est équipé du système de

REMARQUE : si le véhicule est équipé du système de navigation, consulter le chapitre 83C "Aide à la navigation".

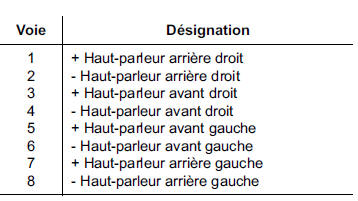

Connecteur noir (C)

Connecteur noir (C)

REMARQUE : les haut-parleurs sont branchés en

REMARQUE : les haut-parleurs sont branchés en parallèle sur chaque sortie.

Le connecteur (D) est utilisé pour la connexion d'un chargeur de compact disques (selon version).
