Revue technique Renault Vel Satis: Autoradio "bas de gamme" : Afficheur

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "bas de gamme" : Afficheur

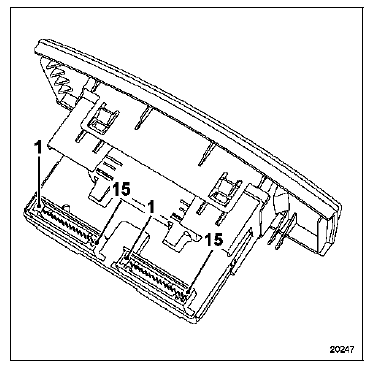

AFFECTATIONS DES CONNECTEURS

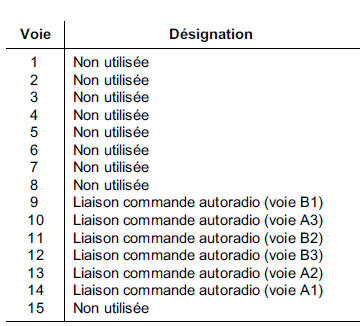

Connecteur gris (15 voies)

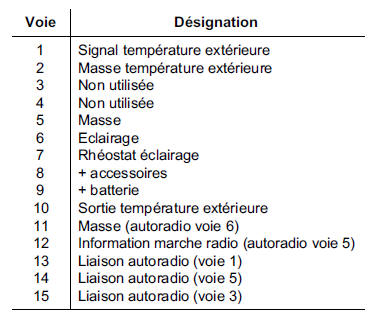

Connecteur Rouge (15 voies)

Connecteur Rouge (15 voies)

REMARQUE : si le véhicule est équipé du système de

REMARQUE : si le véhicule est équipé du système de navigation "Carminat", consulter le chapitre 83C "Aide à la navigation".

NOTA : sur certains véhicules, l'afficheur possède un connecteur unique (30 voies).

    Autoradio "bas de gamme" : Branchements
    AFFECTATION DES CONNECTEURS Connecteur noir (A) Connecteur jaune (B) REMARQUE : si le véhicule est équipé du système de navigation, consulter le chapitre 83C &q ...

    Autoradio "bas de gamme" : Récupération d'un disque
    METHODE DE RECUPERATION D'UN DISQUE BLOQUE DANS UN AUTORADIO EN PANNE Déposer la partie supérieure de l'autoradio. Première solution Si le moteur électrique d'&eacu ...
