Revue technique Renault Vel Satis: Autoradio "bas de gamme" : Généralités

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "bas de gamme" : Généralités

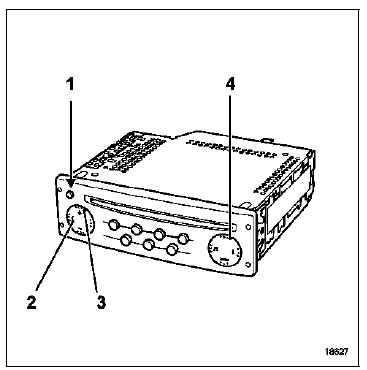

  1. marche-arrêt
  2. touche <et> permettent de changer de mode de configuration et d'accéder aux menus
  3. touches + et - permettent de modifier les réglages
  4. touche "source"

Fonctions assurées par l'autoradio :

  • écouter la radio (quatre zones géographiques sont à programmer par la FM),
  • afficher le nom de la station en RDS, sur le meilleur émetteur (fonction AF) commuté automatiquement,
  • recevoir les informations routières (fonction "I Traffic"),
  • recevoir les flashes d'information et les annonces d'urgences (fonction "I News").
  • recevoir les annonces d'urgence de type sécurité civile ("PTY 31").

FONCTION RADIO

RAPPEL : quatre zones géographiques sont à programmer pour la radio.

Le Tuner utilise trois modes de sélections visibles à l'écran et accessibles par la façade de l'autoradio :

  • mode manuel (MANU),
  • mode par présélections (PRESET),
  • mode par ordre alphabétique (LIST).

FONCTION COMPACT DISQUE (MONO DISQUE)

Le lecteur de compact disque peut lire les disques classiques et les éventuelles pistes audios des cédérom.

La lecture peut être effectuée dans l'ordre ou de façon aléatoire.

REMARQUE : dans le cas d'écoute d'un chargeur de compact disques, la lecture aléatoire ne s'effectue que sur les plages d'un disque.

PROTECTION THERMIQUE

Si la température de l'autoradio est trop élevée pour un bon fonctionnement, le volume est automatiquement baissé (sans modification du volume de l'afficheur).

En cas de court-circuit sur les voies des haut-parleurs, l'amplificateur est coupé.

PROTECTION PAR CODE

L'autoradio est protégé par un code à quatre chiffres.

Ce code doit être introduit à l'aide du satellite de commande ou par le clavier de l'autoradio à chaque débranchement de la batterie.

Introduction par la commande au volant : pour valider la saisie d'un chiffre, appuyer sur la touche inférieure de la commande.

En cas de code erroné, l'appareil se bloque (1 minute pour la première erreur, 2 minutes pour la deuxième erreur, 4 minutes pour la troisième...).

Après la première introduction du code, certaines configurations sont à programmer (voir le chapitre "configuration"). Ces configurations sont conservées lorsque la batterie est débranchée.

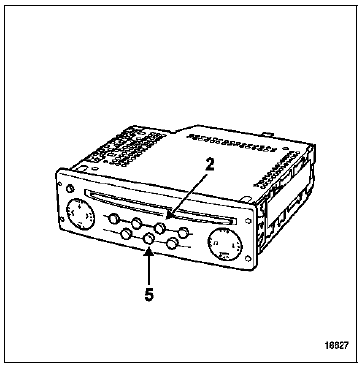

NOTA : sur erreur de configuration, il est possible de revenir en mode brouillé par l'appui simultané des touches 2 et 5 tout en mettant l'appareil sous tension.

Patienter ensuite 2 minutes.

CONFIGURATION

CONFIGURATION

REMARQUE : pour sélectionner la zone d'utilisation du Tuner, appuyer simultanément sur les touches 2 et 5 tout en mettant l'appareil sous tension. Patienter ensuite environ 2 minutes. Entrer le code à quatre chiffres puis :

  • sélectionner les courbes de tonalité du son suivant le véhicule :
  • 0 : régulation inactive
  • 1 : Twingo
  • 2 : Clio
  • 3 : Mégane
  • 4 : Laguna
  • 5 : Vel Satis
  • sélectionner la zone adéquate :
  • America (Amérique)
  • Japan (Japon)
  • Asia (Asie)
  • Arabia (Arabie)
  • Others (Europe, Afrique, autres...)
  • configuration des haut-parleurs arrière "REAR ON/ OFF"

NOTA : ces configurations ne sont pas demandées après l'introduction du code secret faisant suite à une coupure d'alimentation.

MODE "EXPERT"

Pour passer en mode configuration (mode "Expert"), effectuer un appui long (quatre secondes) sur la touche "source" jusqu'à entendre un bip sonore. Il permet de régler les fonctions :

  • activation du mode AF (recalage automatique),
  • modification du volume en fonction de la vitesse du véhicule (5 pour modification maximale, 0 pour suppression de la modification),
  • activation du mode Loudness,
  • activation du mode Tuner assisté,
  • configuration du nombre de haut-parleurs (2 ou 4),
  • sélection de la liste manuelle ou dynamique.

NOTA : une impulsion sur la touche source pendant les configurations annule les modifications.

CONFIGURATIONS PARAMETRAGE
Les configurations sont à effectuer après la première entrée du code de protection ou par un appui sur les touches "2", "5" et "radio ON".

Attendre ensuite 2 minutes environ puis entrer le code de sécurité.

Les paramètres sont modifiables après un appui long sur la touche "Source".
Sélectionner la courbe de tonalité liée au véhicule :

0 : régulation inactive

1 : Twingo

2 : Clio

3 : Mégane

4 : Laguna

5 : Vel Satis

Activer ou désactiver le suivi des resynchronisations automatiques des stations (RDS) : AF ON/OFF à l'aide des touches "+" et "-".
Valider par un appui long sur la touche inférieure de la commande au volant. Passer au paramètre suivant à l'aide de la molette ou des touches et .
Sélectionner la zone géographique d'utilisation pour le fonctionnement du Tuner :
  • Others (Europe, Afrique, autres...)
  • America (Amérique)
  • Japan (Japon)
  • Asia (Asie)
  • Arabia (Arabie)
Sélectionner la courbe de variation du volume en fonction de la vitesse puis valider :
  • SPEED 0 : régulation inactive.
  • SPEED 5 : régulation maximum.
Configuration des haut-parleurs arrière : "REAR ON/OFF" Activer ou désactiver la fonction "Loudness" : LOUD ON/OFF.
Sélectionner le mode de fonctionnement du Tuner : TUNE MAN/AUTO
Configurer la présence de haut-parleurs arrières : "REAR ON/OFF"
Configurer la mise à jour de la liste : "LIST MAN/DYN"

GESTION DU VOLUME

Le volume du son peut être augmenté en fonction de la vitesse du véhicule. Pour activer la fonction : sélectionner la courbe de modification de volume souhaité par le mode "expert" (effectuer un appui long sur la touche "source" jusqu'à entendre un bip sonore) : 5 pour l'augmentation maximale, 0 pour suppression de l'augmentation.

NOTA : pour que cette fonction soit opérationnelle, vérifier que l'autoradio soit correctement câblé.

REMARQUE : l'autoradio est équipé d'une modification de tonalité du son en fonction du véhicule.

Pour modifier le type de véhicule, consulter le chapitre "Configuration".

MODE AUTODIAGNOSTIC

Le mode autodiagnostic permet de contrôler certaines fonctions principales :

  • test des haut-parleurs

par appui simultané sur les touches 2 et 4, les hautparleurs sont alimentés un à un. L'afficheur permet de vérifier la correspondance. Comparer les signaux émis par chaque haut-parleur.

  • test du niveau de réception (après affichage de la fréquence)

par appui simultané sur les touches 1 et 6, l'afficheur donne les critères de réception de la radio :

  • 9 ou lettre : bonne réception
  • inférieur à 3 : mauvais signal
  • si 2 : perte totale de stéréo
