COMMANDE SIEGE A REGLAGE MANUEL
Tous les modèles de sièges à réglage manuel sont équipés d'un haut de dossier à réglage électrique.

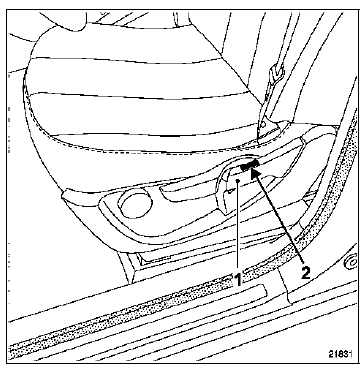

NOTA : la poignée (1) et l'interrupteur (2) ne forment qu'une seule pièce, le connecteur se trouve sous le siège.

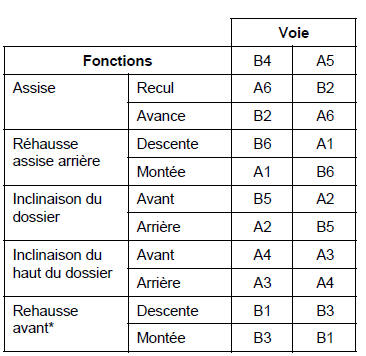

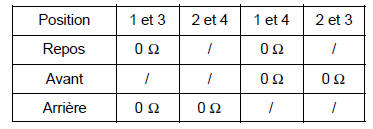

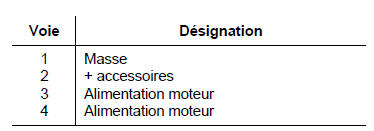

CONTROLE DU CLAVIER DE SIEGE ELECTRIQUE (à l'aide du multimètre)
ATTENTION : il est impératif de débrancher le clavier avant de le contrôler.
* Selon version.
Boîtier de direction
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 453-01 Pince Durit
T. Av. 476 Extracteur de rotule
MATERIEL INDISPENSABLE
Vérin d'organes
ATTENTION : la dépose des vis de berceau, des vis
de crémaillère et des vis - écrou de chape de
direction implique imp&e ...
Garniture de porte avant
DEPOSE
NOTA : la dépose des grilles haut-parleurs nécessite
la dépose de la garniture de porte.
Déposer :
le cache de poignée de tirage, puis débrancher le
connecteur de commande de rétroviseur,
l'obturateur et la vis de fixation (A) de ...
Toit ouvrant
DEPOSE
Déposer la garniture de pavillon (chapitre 71A.J).
Débrancher les connecteurs du moteur de toit ouvrant.
Basculer les dossiers de sièges arrière.
Déposer :
les douze vis de fixation (A) (M5 tête hexagonale de
8 mm),
les quatre t ...
