Revue technique Renault Vel Satis: Servofrein

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Servofrein

Mettre le véhicule sur un pont.

Mettre le véhicule sur un pont.

ATTENTION : prévoir l'écoulement du liquide de frein, pour éviter toute détérioration des pièces mécanique et de carrosserie dans la périphérie du système de freinage.

DEPOSE

Déposer :

  • le manchon d'air,
  • le boîtier de filtre à air,
  • le boîtier porte-fusibles,
  • le maître-cylindre (voir méthode),
  • le clapet de retenue sur servofrein,
  • les connecteurs du servofrein.

Dans l'habitacle, déposer :

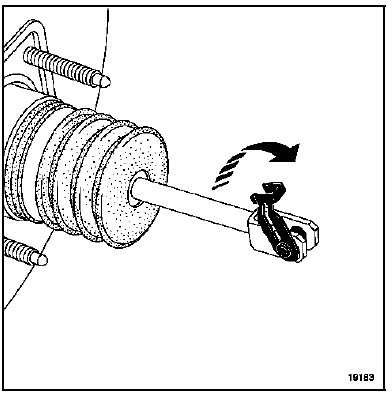

  • l'axe de chape de pédale de frein de la tige de poussée du servofrein,

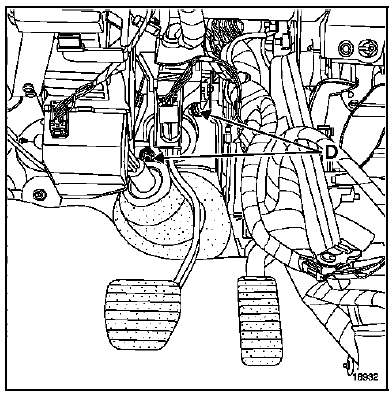

  • les deux écrous (D) de fixation du servofrein.

Déposer le servofrein.

Déposer le servofrein.

REPOSE

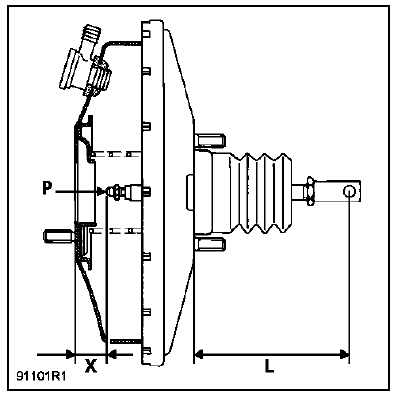

Les cotes X et L ne sont pas réglables.

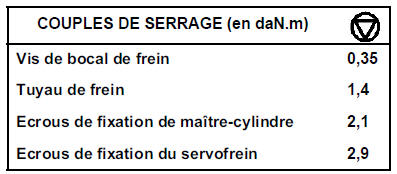

Procéder en sens inverse de la dépose pour le

Procéder en sens inverse de la dépose pour le remontage du servofrein et du maître-cylindre.

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pince pour tuyaux

MATERIEL INDISPENSA

Pompe à dépression

CONTROLE D'ETANCHEITE

Lors d'un contrôle d'étanchéité du servofrein, s'assurer d'une parfaite étanchéité entre celui-ci et le maître-cylindre. En cas de fuite à ce niveau, remplacer le joint (A).

La vérification de l'étanchéité du servofrein doit se faire sur le véhicule,

La vérification de l'étanchéité du servofrein doit se faire sur le véhicule, le circuit hydraulique étant en état de fonctionnement.

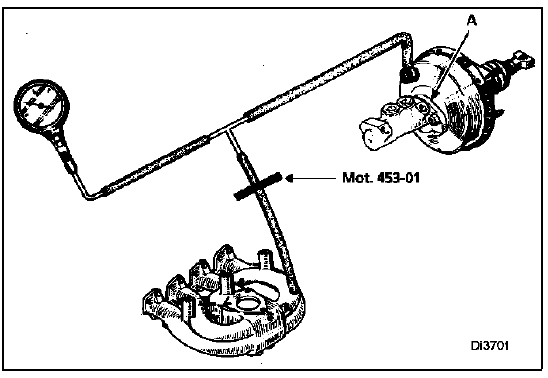

Brancher la pompe à dépression entre le servofrein et la source de vide (collecteur d'admission) avec un raccord en "I" et un tuyau le plus court possible.

Faire tourner le moteur au ralenti pendant 1 minute.

Pincer le tuyau (pince Mot. 453-01) entre le raccord en "I" et la source de vide.

Arrêter le moteur.

Si le vide chute de plus de 33 mbar en 15 secondes, il y a une fuite qui peut se situer soit :

  • au clapet de retenue (procéder à son remplacement),
  • à la membrane de la tige de poussée (dans ce cas, procéder au remplacement du servofrein).

En cas de non-fonctionnement du servofrein, le système de freinage fonctionne mais l'effort à la pédale est beaucoup plus important pour obtenir une décélération équivalente à des freins assistés.
