Revue technique Renault Vel Satis: Rampe d'injection - Injecteurs

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Rampe d'injection - Injecteurs

Moteur F4R

Les injecteurs montés sur le moteur F4R sont de type

Les injecteurs montés sur le moteur F4R sont de type MAGNETI MARELLI PICO.

Ils sont fixés à la rampe d'injection par des agrafes.

Le carburant circule en permanence sur la circonférence du corps de l'injecteur. Ce balayage de carburant évite la formation de bulles de vapeur d'essence et favorise les démarrages à chaud.

DEPOSE

ATTENTION : Lors de la dépose des injecteurs, ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord.

Protéger l'alternateur.

Débrancher la batterie.

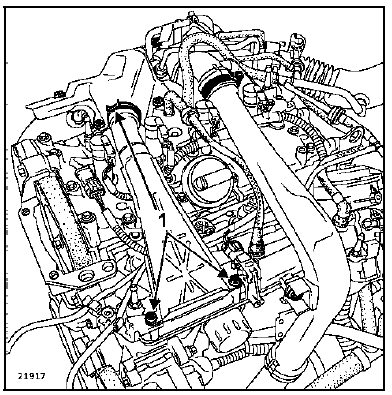

Déposer le conduit d'air de refroidissement du turbocompresseur (1).

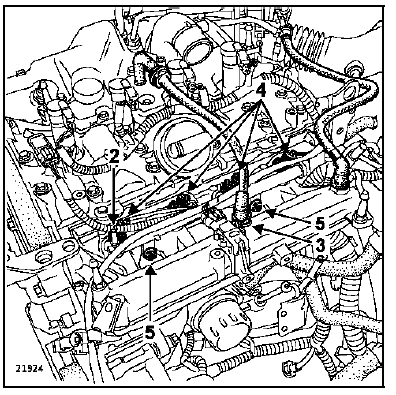

Débrancher :

Débrancher :

  • le raccord d'arrivée de carburant (2) de la rampe d'injection,
  • le raccord de réaspiration des vapeurs d'huile (3),
  • les connecteurs des injecteurs (4).

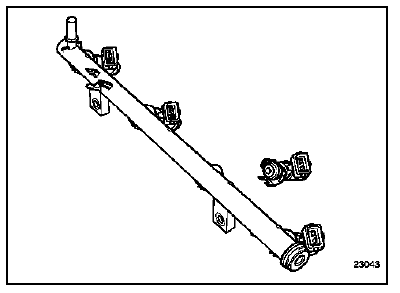

Déposer :

  • les vis de fixation de la rampe (5),
  • la rampe d'injection,
  • les agrafes des injecteurs,
  • les injecteurs.

REPOSE

REPOSE

Remplacer impérativement les joints toriques et les agrafes de fixation des injecteurs.

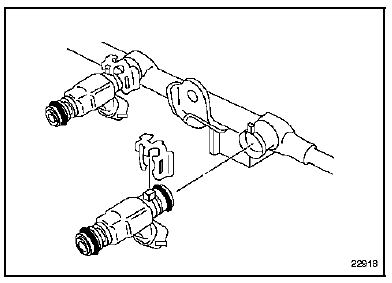

Mettre en place l'agrafe neuve sur l'injecteur, puis pousser l'injecteur jusqu'à ce que l'agrafe s'accroche sur la rampe.

Reposer la rampe et respecter le couple de serrage

Reposer la rampe et respecter le couple de serrage des vis de fixation de celle-ci.

Moteur V4Y

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le collecteur d'admission (voir chapitre 12A Mélange carburé "Collecteur d'admission").

ATTENTION : Lors de la dépose des injecteurs, ou de la rampe d'injection, prendre garde à la quantité de carburant se trouvant dans la rampe et le raccord.

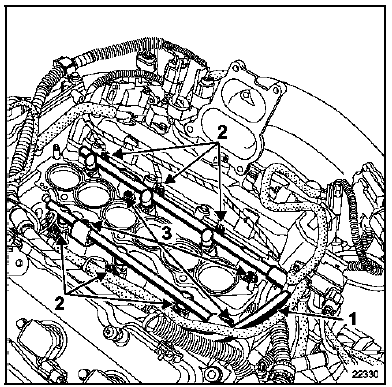

Débrancher :

  • le raccord d'arrivée d'essence (1) de la rampe d'injection,
  • les connecteurs des injecteurs (2).

Déposer les quatre vis (3) de fixation de la rampe d'injection.

Extraire la rampe d'injection (attention aux quatre cales sous la rampe).

Déposer :

Déposer :

  • les agrafes des injecteurs,
  • les injecteurs.

REPOSE

Remplacer impérativement les joints toriques et les agrafes de fixation des injecteurs.

Respecter le couple de serrage des vis de la rampe.

Respecter le couple de serrage des vis de la rampe.

Changer également les joints du collecteur.

Procéder dans le sens inverse de la dépose.
