Revue technique Renault Vel Satis: Moteur P9X

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Filtre à gazole / Moteur P9X

Le filtre à carburant est placé dans le compartiment moteur. Il est contenu dans une cartouche démontable. Cette cartouche intègre un réchauffeur de gazole constitué d'une résistance et d'un thermocontact.

Pour remplacer le filtre, il est nécessaire de déposer l'ensemble.

DEPOSE

RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE

ATTENTION : Prendre garde à la quantité de gazole et à la pression résiduelle se trouvant dans les canalisations.

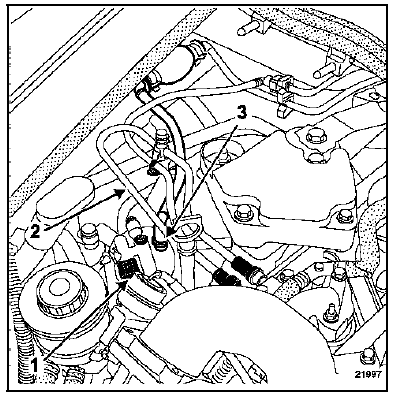

Débrancher, sur le filtre :

  • le connecteur du réchauffeur de gazole (1),
  • la canalisation d'alimentation du moteur (2),
  • la canalisation (3) venant du réservoir.

Déposer le filtre en le déclippant de son support.

Repérer la position du couvercle de la cartouche par

Repérer la position du couvercle de la cartouche par rapport au bol.

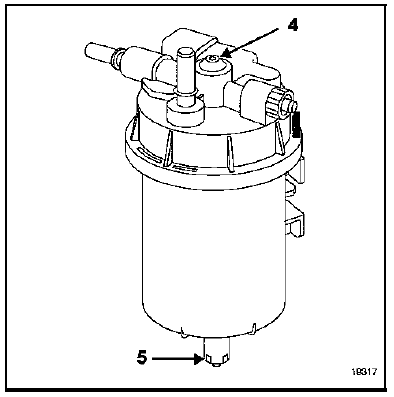

Retirer la vis (4) et déposer la cartouche filtrante.

REPOSE

REPOSE

Veiller à bien aligner le repère du couvercle avec le repère du bol.

Respecter impérativement la position des raccords sur le filtre.

Prendre garde à ne pas pincer ou détériorer les canalisations.

IMPORTANT : Effectuer un réamorçage du circuit de carburant à l'aide de la poire d'amorçage.

Il est nécessaire de purger périodiquement l'eau contenue dans le filtre à gazole par le bouchon de purge (5).
