Revue technique Renault Vel Satis: Protecteur de bas de caisse

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Protecteur de bas de caisse

DEPOSE

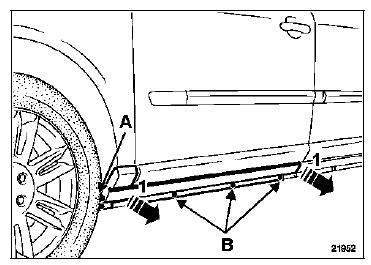

Déposer :

Déposer :

  • la vis (A),
  • les clips (B).

Ouvrir la porte ; déclipper le demi-bas de caisse avant au niveau de l'entrée de porte ; dégager le bas de caisse (1).

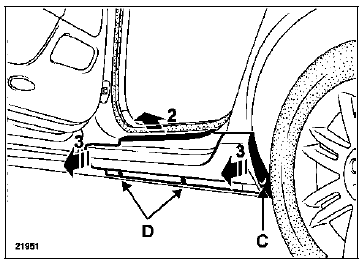

Déposer :

Déposer :

  • la vis (C),
  • les clips (D).

Dégager le demi-bas de caisse arrière (2) et (3).

REPOSE

Remplacer les agrafes de maintien ; positionner les agrafes sur les deux demi-bas de caisse.

Procéder dans le sens inverse de la dépose.
