Revue technique Renault Vel Satis: Enjoliveurs de côté de caisse

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Enjoliveurs de côté de caisse

DEPOSE

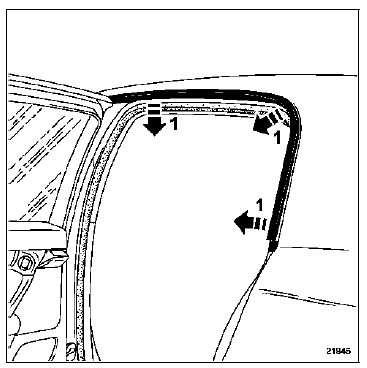

A l'aide de l'outil (Car. 1363), déclipper l'enjoliveur (1).

A l'aide de l'outil (Car. 1363), déclipper l'enjoliveur (1).

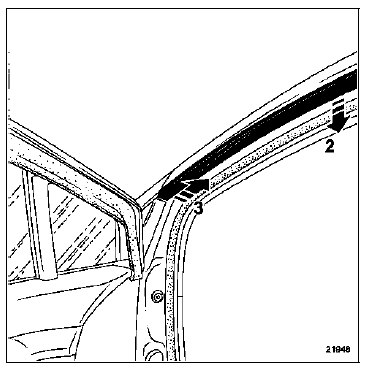

Déclipper l'enjoliveur (2).

Déclipper l'enjoliveur (2).

Dégager l'enjoliveur (3).

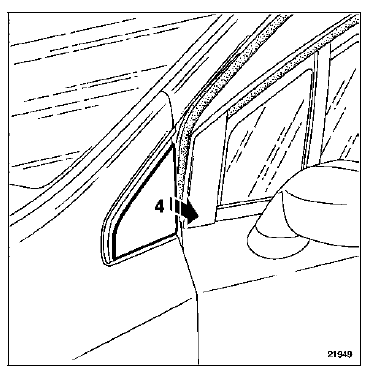

Déclipper l'enjoliveur d'aile avant (4).

Déclipper l'enjoliveur d'aile avant (4).

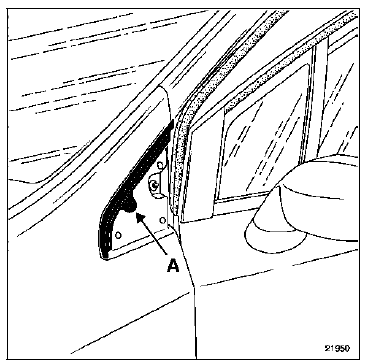

Déposer le clip (A).

Déposer le clip (A).

Dégager le jonc chromé.

REPOSE

Avant la repose des enjoliveurs, il sera nécessaire de remplacer les clips de maintien.
