Revue technique Renault Vel Satis: Préliminaires

Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Injection V4Y 701 N˚ Programme : 61 - N˚ Vdiag : 04 / Préliminaires

Ce document présente le diagnostic particularité applicable sur tous les calculateurs "HITACHI V4Y" montés sur Vel Satis.

Pour entreprendre un diagnostic de ce système il est donc impératif de disposer des éléments suivants :

  • ce chapitre du Manuel de Réparation,
  • le schéma électrique de la fonction pour le véhicule considéré,
  • l'outil de diagnostic CLIP ou NXR,
  • un multimètre et le bornier de contrôle N : Elé. 1644.

DEMARCHE GENERALE DE DIAGNOSTIC

  • Mise en oeuvre d'un des outils de diagnostic pour effectuer l'identification du système équipant le véhicule (lecture de la famille calculateur, du N de Programme, du Vdiag...).

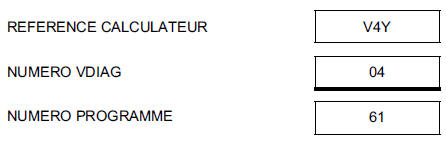

L'identification se fait grâce à la lecture (fenêtre commande) de :

  • Recherche des documents "Diagnostic" correspondant au système identifié
  • Prise en compte des informations fournies dans les chapitres " Préliminaires".

DESCRIPTION DES ETAPES DE DIAGNOSTIC

1 - CONTROLE DES DEFAUTS

Cette étape est le point de départ indispensable avant toute intervention sur le véhicule.

Ordre de priorité

Il faut traiter les défauts électriques avant les défauts électriques OBD (On Board Diagnostic) : DF111, DF112, DF113, DF114, DF185, DF186 raté de combustion cylindre 1 à 6 ; DF183, DF184 catalyseur N 1 et N 2 ; DF202, DF203 alimentation en carburant rangée A et rangée B.

Il est à noter qu'aucune panne électrique ne doit être présente ou mémorisée avant de traiter les pannes fonctionnelle OBD.

D'autres priorités sont traitées dans le diagnostic du défaut concerné dans la partie "CONSIGNES".

RAPPEL :

Chaque défaut est interprété pour un type de mémorisation particulier (défaut présent, défaut mémorisé, défaut présent et mémorisé). Les contrôles définis pour le traitement de chaque défaut ne sont donc à appliquer sur véhicule que si le défaut déclaré par l'outil de diagnostic est interprété dans le document pour son type de mémorisation. Le type de mémorisation est à considérer à la mise en oeuvre de l'outil de diagnostic suite à coupure et remise du contact.

Si un défaut est interprété lorsqu'il est déclaré "mémorisé", les conditions d'application du diagnostic figurent dans le cadre "Consignes". Lorsque les conditions ne sont pas satisfaites, s'inspirer du diagnostic pour contrôler le circuit de l'élément incriminé car la panne n'est plus présente sur le véhicule.

Effectuer la même démarche lorsqu'un défaut est déclaré mémorisé par l'outil de diagnostic et qu'il n'est interprété dans la documentation que pour un défaut "présent".

    Injection V4Y 701 N˚ Programme : 61 - N˚ Vdiag : 04
    ...

    Caractéristiques
    2 - CONTROLE DE CONFORMITE Le contrôle de conformité a pour objectif de vérifier les états et paramètres qui n'affichent pas de défaut sur l'outil de diagn ...
