Revue technique Renault Vel Satis: Moteur  V4Y

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Bouteille déshydratante / Moteur  V4Y

DEPOSE

DEPOSE

Débrancher la batterie.

Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.

Déposer :

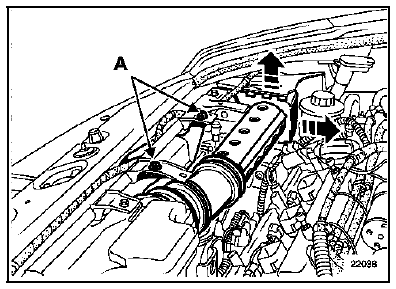

  • les deux vis (A) du conduit d'admission d'air,
  • le conduit d'admission d'air,

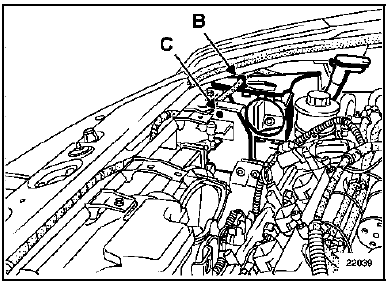

  • le faisceau électrique (B) sur le couvercle de la boîte d'admission d'air.

Dégager partiellement le conduit du bocal de laveglaces.

Déposer :

  • le couvercle de la boîte d'admission,
  • la vis (C) à l'intérieur de la boîte d'admission d'air,
  • la boîte d'admission d'air.

Dégager le vase de direction assistée.

Déposer :

  • les deux vis de la plaque de support du vase de direction assistée,
  • les deux fixations des tuyaux sur la bouteille déshydratante,
  • la bouteille déshydratante avec son support.

REPOSE

REPOSE

Huiler les joints de tuyaux avec l'huile préconisée.

Procéder en sens inverse de la dépose.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charge.

Lors du remplacement de la bouteille déshydratante, rajouter 15 ml d'huile préconisée dans le compresseur

ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
