Revue technique Renault Vel Satis: Collecteur d'échappement banc avant

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'échappement banc avant

Moteur P9X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les caches moteur.

Débrancher la batterie.

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer :

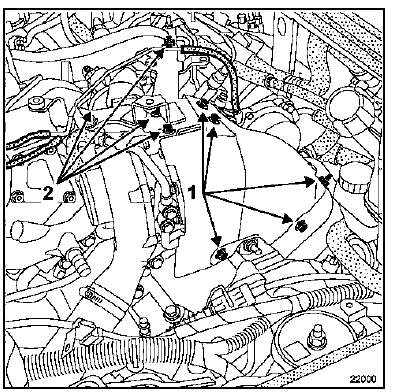

  • les fixations (1) de l'écran thermique sur le turbocompresseur,
  • les fixations (2),
  • le support sur le turbocompresseur. Pour cela débrancher les différents tuyaux pneumatiques,
  • l'écran thermique,

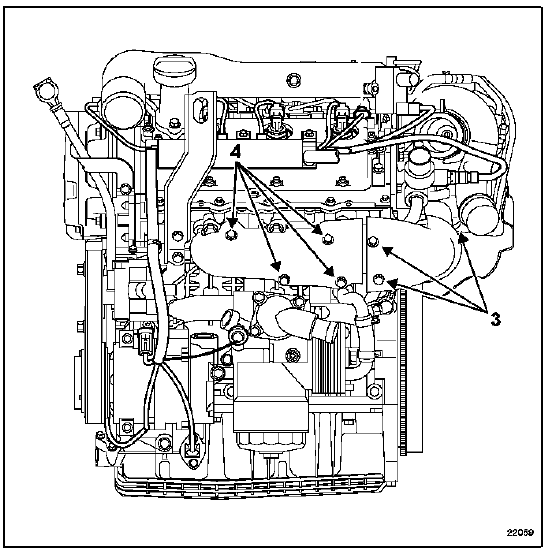

  • les fixations (3) de l'écran thermique sur le tube intermédiaire d'échappement collecteur - turbocompresseur,
  • l'écran thermique,
  • les fixations (4) de l'écran thermique de collecteur d'échappement,
  • l'écran thermique,

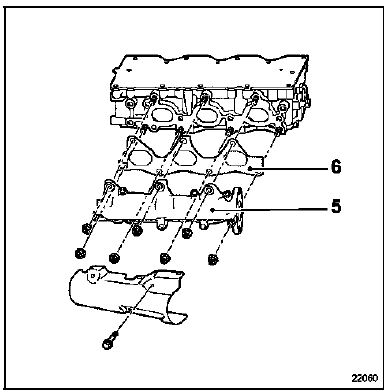

  • les fixations de collecteur d'échappement (5),
  • le collecteur,
  • le joint (6).

REPOSE

REPOSE

Remplacer le joint du collecteur et du tube intermédiaire d'échappement.

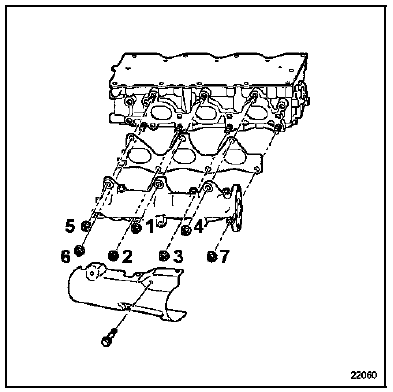

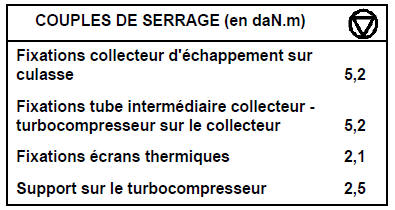

Reposer le collecteur puis serrer les fixations en respectant le couple et l'ordre de serrage.

Pour les autres opérations de repose procéder dans le sens inverse de la dépose.

Collecteur d'échappement banc

    Collecteur d'échappement
    Moteur G9T DEPOSE REMARQUE : La dépose du collecteur d'échappement nécessite la dépose du turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseu ...

    Collecteur d'échappement banc arrière
    Moteur P9X DEPOSE Mettre le véhicule sur un pont élévateur à deux colonnes. Déposer les caches moteur. Débrancher la batterie. Dégrafer ...
