Revue technique Renault Vel Satis: Collecteur d'échappement banc arrière

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Collecteur d'échappement banc arrière

Moteur P9X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les caches moteur.

Débrancher la batterie.

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer :

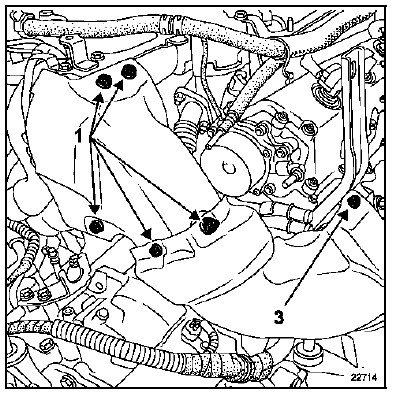

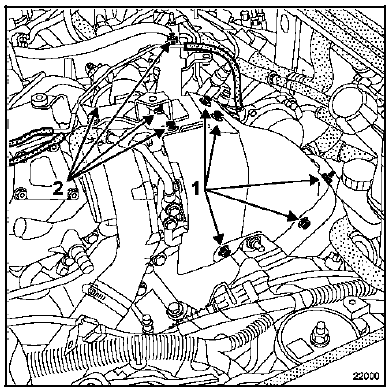

  • les fixations (1) de l'écran thermique sur le turbocompresseur,
  • les fixations (2),
  • le support sur le turbocompresseur. Pour cela débrancher les différents tuyaux pneumatiques,
  • l'écran thermique,

  • la fixation (3) de l'écran thermique du précatalyseur,
  • l'écran thermique,

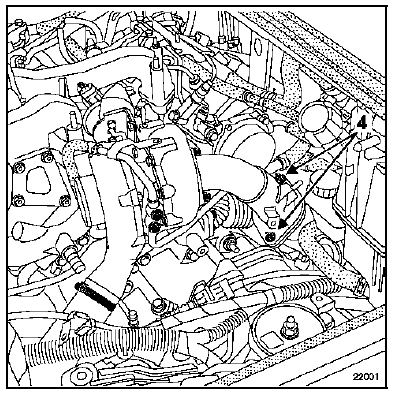

  • les fixations (4) de tube de descente d'échappement.

Sous le véhicule

Sous le véhicule

Déposer :

  • la protection sous le moteur,
  • le catalyseur.

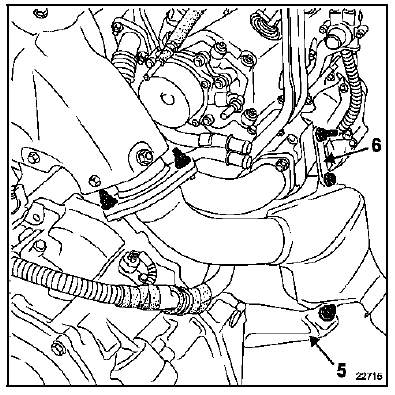

Dégager le précatalyseur sur le côté. Pour cela déposer la béquille (5) et la patte de fixation (6) du précatalyseur.

Débrancher les connecteurs électriques de

Débrancher les connecteurs électriques de l'alternateur.

Déposer :

  • l'écran thermique du collecteur d'échappement,
  • les fixations du tube intermédiaire collecteur - turbocompresseur sur le collecteur d'échappement,
  • les fixations du collecteur d'échappement,
  • le collecteur,
  • le joint.

REPOSE

Remplacer impérativement les joints

  • du collecteur,
  • du tube intermédiaire d'échappement,
  • du précatalyseur.

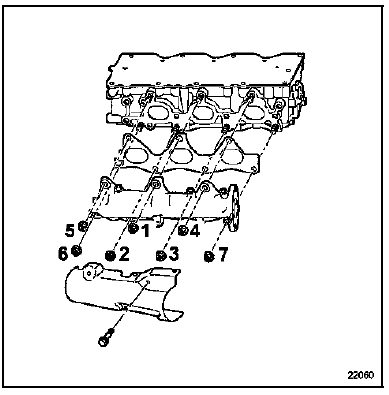

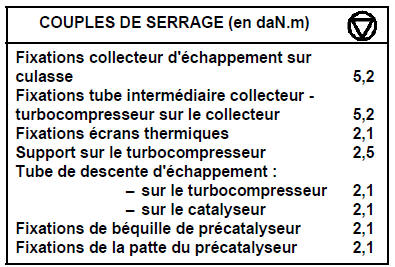

Reposer le collecteur puis serrer les fixations en respectant le couple et l'ordre de serrage.

Pour les autres opérations de repose procéder dans le sens inverse de la dépose.
