Revue technique Renault Vel Satis: Garniture de hayon

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage d'ouvrants non lateraux / Garniture de hayon

DEPOSE

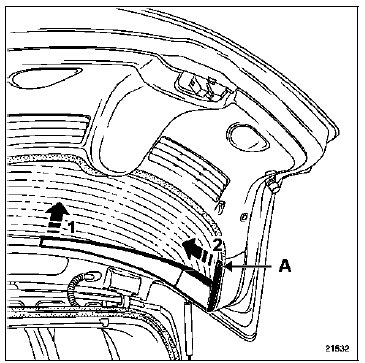

Déposer le clip (A).

Déposer le clip (A).

Dégager la partie droite de la garniture d'encadrement de lunette (1) puis (2).

La dépose reste identique pour le côté gauche.

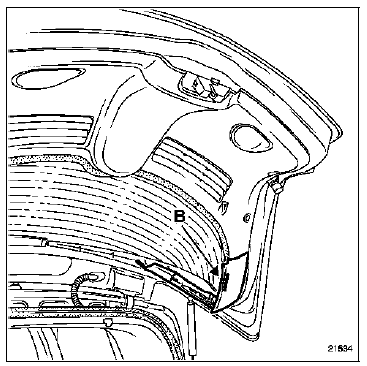

Dégager l'agrafe (B) ; déposer la garniture.

Dégager l'agrafe (B) ; déposer la garniture.

La dépose reste identique pour le côté gauche.

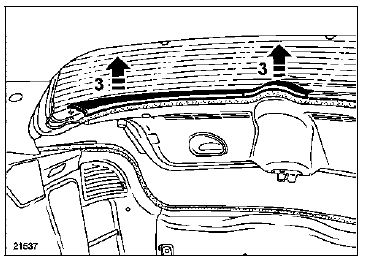

Dégager la garniture (3).

Dégager la garniture (3).

La dépose reste identique pour le côté gauche.

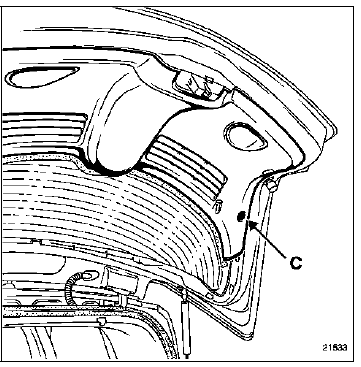

Dégager les clips (C).

Dégager les clips (C).

A l'aide de la pince à dégrafer, retirer la garniture.

REPOSE

Avant de reposer les garnitures, vérifier le bon état des clips de maintien.

Procéder dans le sens inverse de la dépose.

PARTICULARITE : pour la dépose des feux arrière

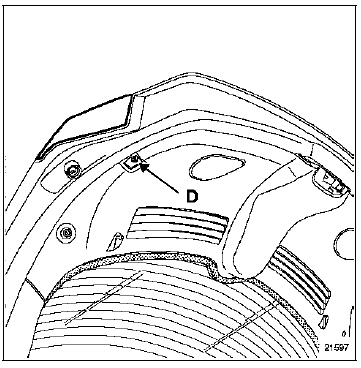

Déposer l'obturateur et la vis de fixation (D).

Déposer l'obturateur et la vis de fixation (D).

Dégager le feu et débrancher le connecteur.
